SSJ2-10A交流断电延时继电器主要用途及工作原理-上海上继科技有限公司

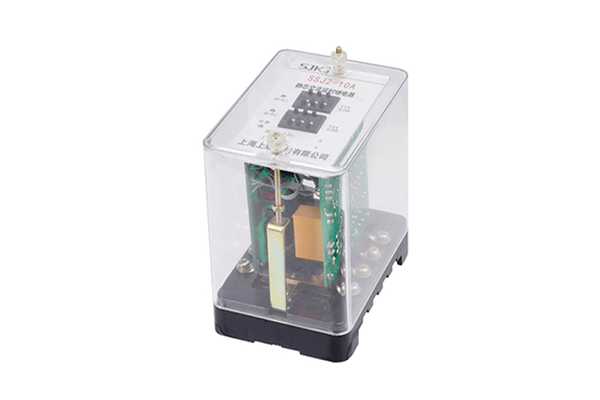

一、SSJ2-10A交流断电延时继电器主要用途

SSJ2-10A交流断电延时继电器适用于交流操作的继电保护盒自动化电路中,作为交流瞬时动作断电后延时返回的时间元件。该继电器采用集成电路原理,具有精度高、延时整定直观方便等优点, SSJ2-10A完全可替代老型电磁式DSJ-10系列时间继电器。

二、SSJ2-10A交流断电延时继电器工作原理

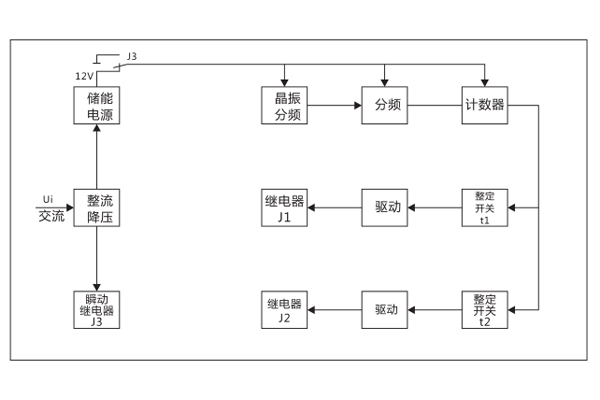

由图可见 ,继电器由晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器J3和终止型延时执行继电器J2瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于电状态, 一提高继电器抗干扰性能。当输入电压大大降低或完全消失时, 瞬动继电器J3瞬时返回, 单一终止型延时执行继电器J2仍保持动作状态, J3触点也瞬时返回,使储能电压接通计时回路,晶体振荡器产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计时脉冲数与整定开关值符合延时t1时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能a当脉冲数与整定开关符合延时t2时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能。当脉冲数与整定开关符合延时t2时,驱动执行继电器J2返回完成终止触点功能。

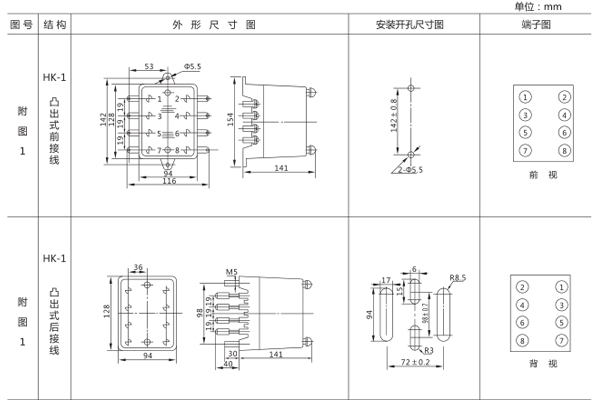

三、SSJ2-10A交流断电延时继电器安装尺寸
