SSJ2-10A交流断电延时继电器技术参数及使用方法-上海上继科技有限公司

发表时间:2020-03-26 18:17 浏览次数:352 〖返回〗

一、SSJ2-10A交流断电延时继电器使用方法

SSJ2-10A交流断电延时继电器

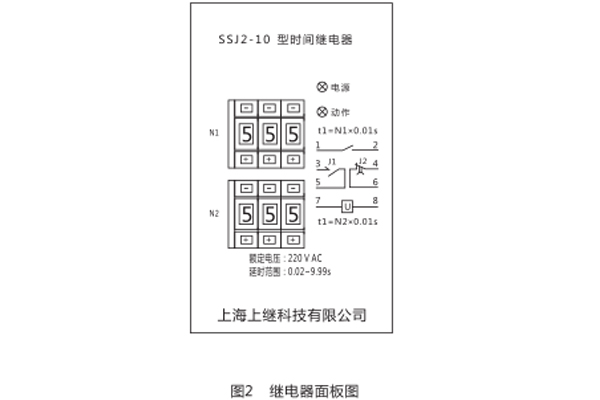

继电器面板图如图所示 ,图中上部三位数字开关整定滑触点的执行继电器J1的延时时间t1 ,开关的三位数字乘以级差0.01s即为时间整定值。例如三位数字置数位580,则时间整定值=580x0.01s=5.8s。

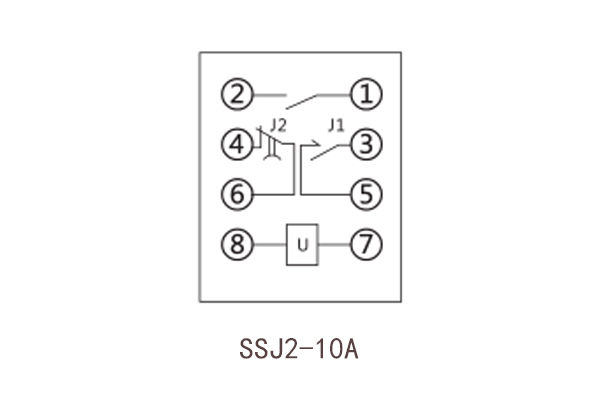

继电器的内部及端子接线图如图所示。图中触点为继电器失电后的状态, 当端子⑦和⑧加上额定交流电压时(SSJ2-10B加在端子④和⑧上) .瞬时触点J3瞬时闭合和终止触点J2瞬时断开的状态瞬时改变.滑过触点J1仍保持断开。当起⑦和⑧( SSJ2-10B端子⑤和⑧上)所加电压突然断电(失压)时,瞬动触点J3立即返回(断开) ,滑过触点J1在断电后延时t1后动作(闭合) ,动作后又自动断开。终止触点J2在断开后延时t2才返回(闭合) .返回后触点状态如图3所示。 t1和t2按上诉方法用数字开关整定. t1可以等于t2, 也可以不相等。

继电器施加额定电压正常运行时,电源指示灯亮(绿) ,动作灯不亮,当继电器失电后,电源指示灯灭。当断电后延时t1 ,触点划过时动作灯(红)闪亮,断电延时t2后,动作灯常亮,直至电源储能耗尽才熄灭。根据用户要求SSJ2-10型继电器也可提供与图示相反的触点,即动合改为动断,动断改为合。

面板图

接线图

二、SSJ2-10A交流断电延时继电器工作原理

工作原理

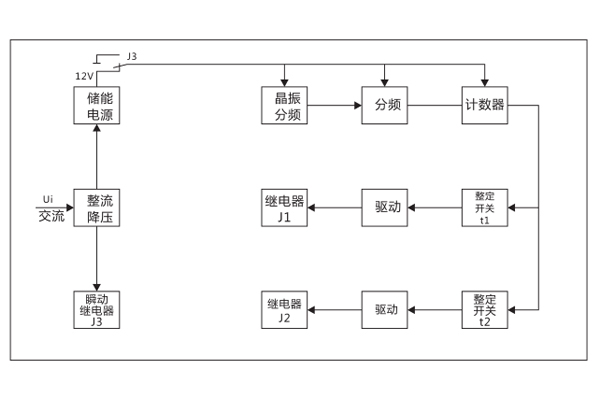

由图可见 ,继电器由晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器J3和终止型延时执行继电器J2瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于电状态, 一提高继电器抗干扰性能。当输入电压大大降低或完全消失时, 瞬动继电器J3瞬时返回, 单一终止型延时执行继电器J2仍保持动作状态, J3触点也瞬时返回,使储能电压接通计时回路,晶体振荡器产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计时脉冲数与整定开关值符合延时t1时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能a当脉冲数与整定开关符合延时t2时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能。当脉冲数与整定开关符合延时t2时,驱动执行继电器J2返回完成终止触点功能。

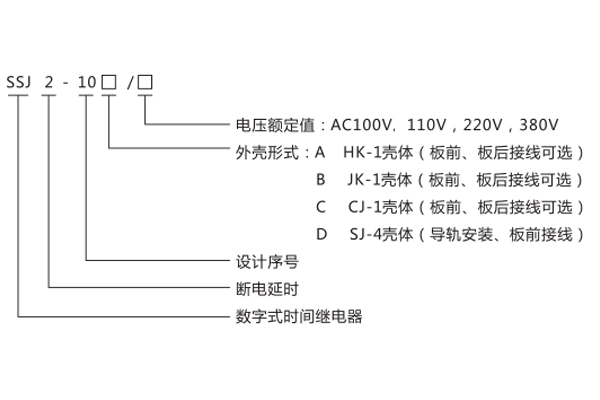

三、SSJ2-10A交流断电延时继电器型号命名及含义

型号命名及含义
