DZY-201中间继电器使用方法及开孔尺寸-上海上继科技有限公司

发表时间:2020-02-10 09:59 浏览次数:367 〖返回〗

DZY-201中间继电器

一、DZY-201中间继电器使用方法

DZY-201中间继电器用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。

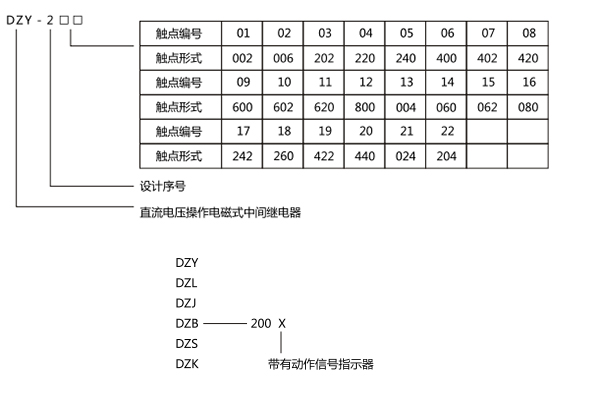

二、DZY-201中间继电器型号含义及命名

型号含义

注:本继电器外形结构采用: A11外壳,见附图3。

三、DZY-201中间继电器结构及原理

本继电器为阀型电磁式继电器。线圈装在“U”形导磁体上, 导磁体上面有一个活动的衔铁, 导磁体两侧装有两排触点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

2.本继电器的“U”形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈,而对于DZB, DZS, DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.根据继电保护的中间继电器常与信号继电器同时使用的情况,本继电器X型产品附有联动的动作信号指示与复归机构,并有一对带机械保持的动合触点以接通远方信号,即完全可以将联动的信号继电器省掉,这对提高保持装置的可靠性,简化接线,降低成本是有一定意义的。

四、DZY-201中间继电器外形结构及开孔尺寸

开孔尺寸
