JWL-11继电器接线图及技术要求-上海上继科技有限公司

发表时间:2020-02-08 21:50 浏览次数: 〖返回〗

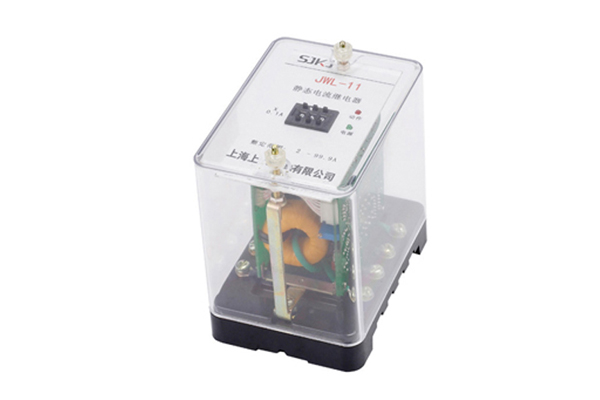

JWL-11继电器

一、JWL-11继电器概述

1、JWL-11集成电路无辅源电流继电器用于发电机、 变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽,无需提供直流辅助电源可完全替代电磁型电流继电器。

2、JWL-11无辅源电流继电器分为三个系列:JWL-10、20、30,分别替代 DL-10、DL-20、DL-30等系列电磁型电流继电器。JWL系列无辅源电流继电器采用拨码开关整定电流值,改变整定值无需校验,整定范围宽,有利于用户压缩库存品种。

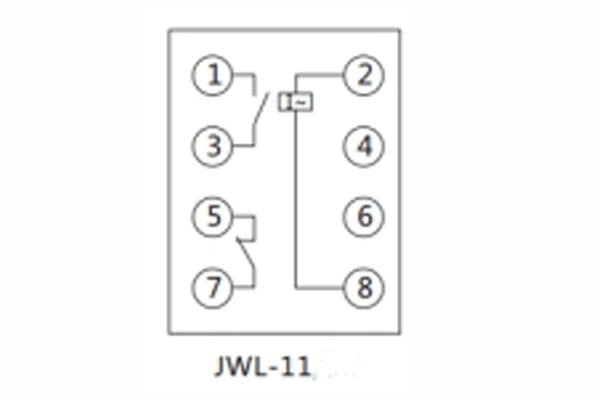

二、JWL-11继电器内部接线及外引接线图(正视图)

接线图

三、JWL-11继电器主要技术要求

 1、功率消耗:交流回路功耗小于1.5VA(交流额定值5A时)。

 2、整定误差

 a、整定值在2-99.9A范围内,整定平均误差的绝对值不大于3%;

 平均误差=(5次测量平均值-整定值)/整定值×100%。

 b、在基准条件下,同一整定值上测量的5次动作值的最大值和最小值应不大于的4%。

 c、在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的5%。

 3、交流额定值:5A,50Hz(可长期接通15A电流)。

 4、动作时间: 1.1倍整定值的动作时间不大于40ms;2倍整定值的动作时间不大于35ms。

 5、返回系数:0.85-0.95

 6、 返回时间:不大于27ms。

四、JWL-11继电器的工作原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
