一、JS-G11端子排静态时间继电器技术条件

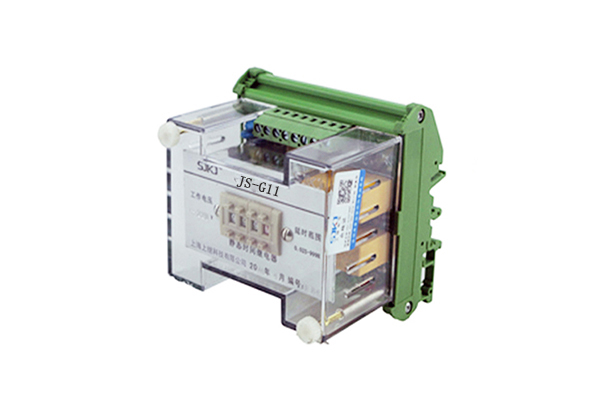

JS-G11端子排静态时间继电器

1.延时范围和极差:延时范围:0.02s~999h可选;

2.延时整定误差:继电器在20℃±50℃时,施加额定电压下,继电器延时整定误差(包含一致性):整定值≤100s时,误差≤0.1s;整定值大于100s时,误差<±0.1%;

3.返回时间:用切断电路的方法,使继电器断电,继电器触点返回不大于20ms;

4.电源电压允许变动范围:电源电压允许变动范围为额定电压的0.8~1.1倍;

5.触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过2A,功率因数为COSφ=0.4+0.1的交流电路中,断开容量为250VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回10万次。输出触点长期允许接通电流为5A;

6.介质强度:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间能承受2000V(有效值),50Hz的交流电压,历时1min试验无绝缘击穿或飞弧现象;

7.绝缘电阻:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

8.电寿命:继电器触点接于规格容量的电路负荷中,能可靠动作及返回,电寿命为105次。

9.机械寿命:继电器不接负荷能可靠动作及返回,其机械寿命为105次。

10.功率消耗:在额定电压下,继电器功率消耗不大于5W。

二、JS-G11端子排静态时间继电器接线图

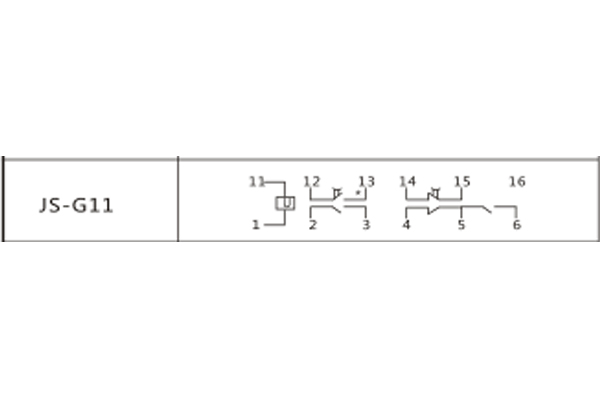

接线图

三、JS-G11端子排静态时间继电器工作原理

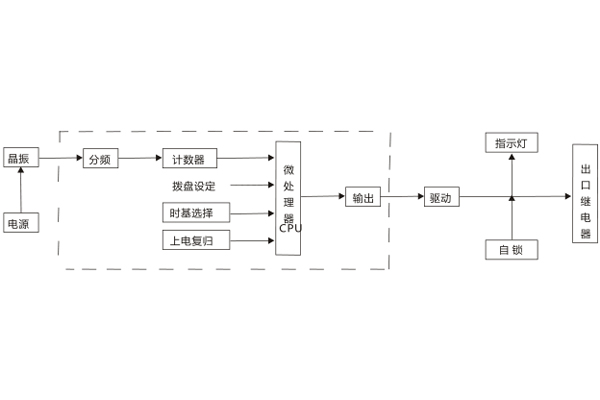

JS-G11端子排静态时间继电器采用大规模CMOS专用集成电路。上电瞬间,晶振起振,CPU复位,从零开始正向计数,同时读取拔盘的设定值的时基常数;当计数值与设定值同时,输出高电平,驱动三极管,出口继电器动作,且利用触点自保持,以保证不发生抖动,当电源消失,出口继电器则返回。

工作原理
