SJ-11A/22集成电路时间继电器主要用途及工作原理-上海上继科技有限公司

发表时间:2020-01-12 22:03 浏览次数:332 〖返回〗

一、SJ-11A/22集成电路时间继电器用途

SJ-11A/22集成电路时间继电器采用石英晶体振荡器和CMOS集成专用电路 ,其延时精度远高于电磁型时间继电器 ,为电力系统继电保护缩短主保护和后备保护时间级差提供保证,该继电器外形、接线方式与DS电磁型时间继电器完全相同,是更新换代的理想产品、具有精度高、功耗小,动作时间准确,整定直观方便等优点。

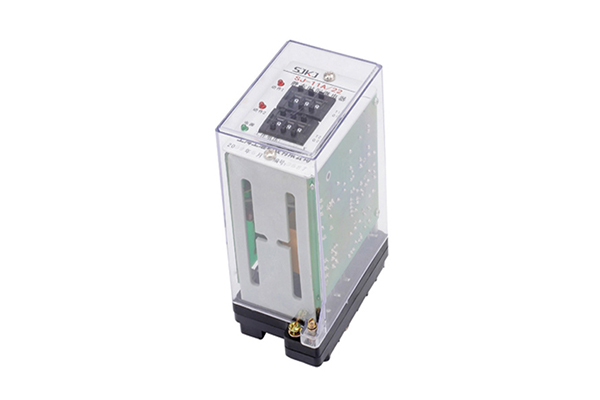

SJ-11A/22集成电路时间继电器

二、SJ-11A/22集成电路时间继电器工作原理

SJ-11A/22集成电路时间继电器采用大规模CMOS专用集成电路。上电瞬间,晶振起振, CUP复位,从零开始正向计数,同时读取拨盘设定值的时基常数;当计数值与设定值同时,输出高电平,驱动三极管,出口继电器动作,且利用触点自保持,以保证不发生抖动;当电源消失,出口继电器则返回,工作原理如下图所示:

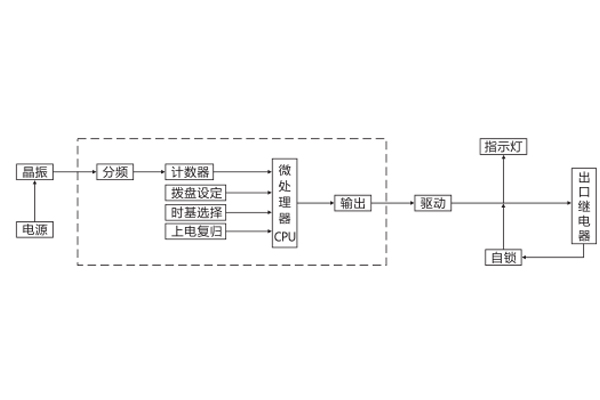

工作原理

三、SJ-11A/22集成电路时间继电器安装尺寸

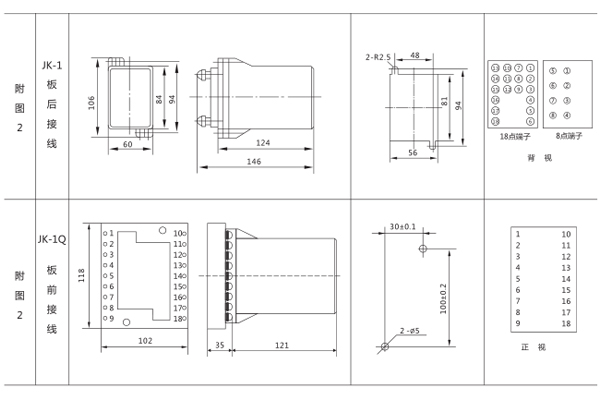

安装尺寸


公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO9001国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。

公司主营:继电器(时间继电器,电压继电器,电流继电器,中间继电器,信号继电器,闪光继电器,冲击继电器,同步检查继电器,接地继电器,差动继电器,重合闸继电器,绝缘监视继电器,双位置继电器,模数化继电器),微机保护装置,电力仪表,智能操控装置



上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438





{以上内容仅供参考,上海上继科技有限公司有最终解释权}
