SJ-11A/21集成电路时间继电器产品图片及产品价格-上海上继科技有限公司

发表时间:2020-01-10 23:10 浏览次数: 〖返回〗

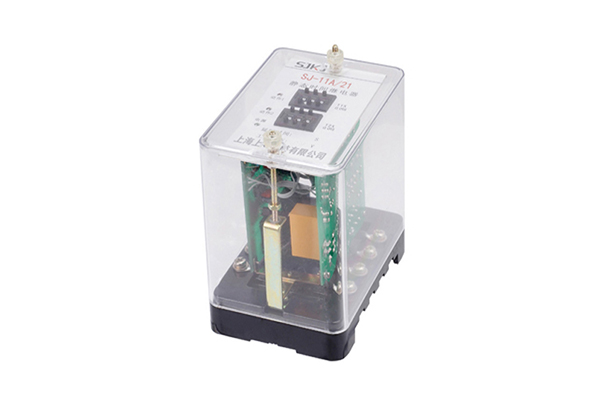

一、SJ-11A/21集成电路时间继电器产品图片

SJ-11A/21集成电路时间继电器采用石英晶体振荡器和CMOS集成专用电路 ,其延时精度远高于电磁型时间继电器 ,为电力系统继电保护缩短主保护和后备保护时间级差提供保证,该继电器外形、接线方式与DS电磁型时间继电器完全相同,是更新换代的理想产品、具有精度高、功耗小,动作时间准确,整定直观方便等优点。

SJ-11A/21集成电路时间继电器

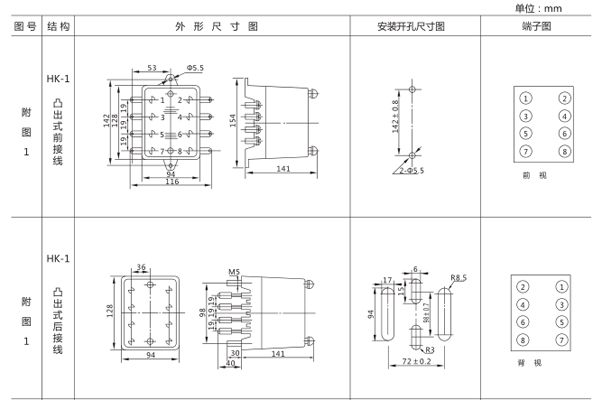

二、SJ-11A/21集成电路时间继电器安装尺寸

安装尺寸

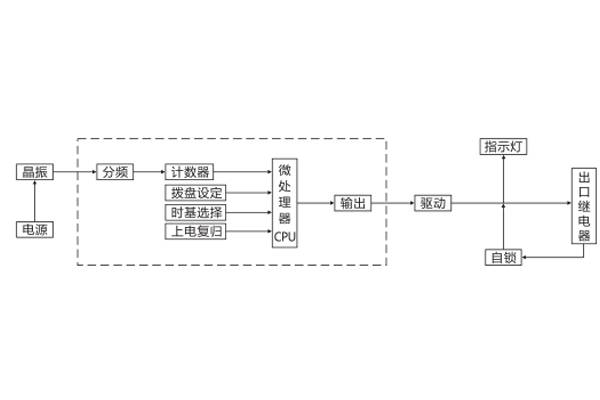

三、SJ-11A/21集成电路时间继电器工作原理

SJ-11A/21集成电路时间继电器采用大规模CMOS专用集成电路。上电瞬间,晶振起振, CUP复位,从零开始正向计数,同时读取拨盘设定值的时基常数;当计数值与设定值同时,输出高电平,驱动三极管,出口继电器动作,且利用触点自保持,以保证不发生抖动;当电源消失,出口继电器则返回,工作原理如下图所示:

工作原理
