一、SJ-11A/21集成电路时间继电器应用范围

SJ-11A/21集成电路时间继电器采用石英晶体振荡器和CMOS集成专用电路 ,其延时精度远高于电磁型时间继电器 ,为电力系统继电保护缩短主保护和后备保护时间级差提供保证,该继电器外形、接线方式与DS电磁型时间继电器完全相同,是更新换代的理想产品、具有精度高、功耗小,动作时间准确,整定直观方便等优点。

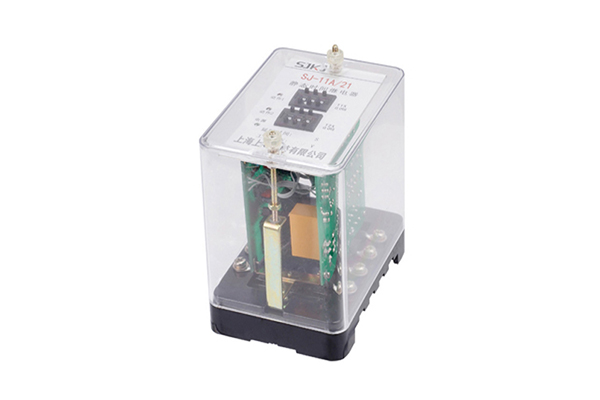

SJ-11A/21集成电路时间继电器

二、SJ-11A/21集成电路时间继电器型号命名及含义

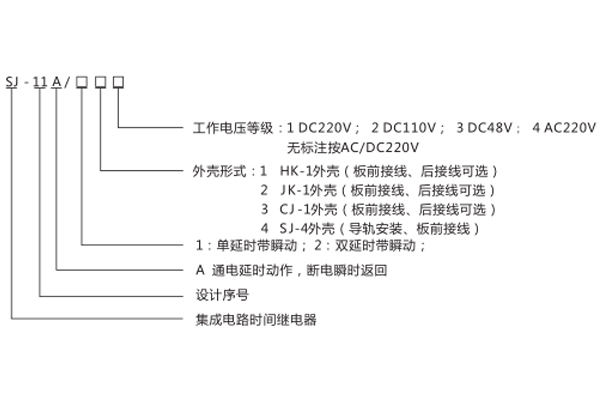

型号命名及含义

三、SJ-11A/21集成电路时间继电器技术参数及接线图

1.延时范围和级差   延时范围: 0.02S-9.99S、 0.1S-99.9S、1M-999M,无标注按0.1S-99.9S供货。

2.延时整定误差  继电器20℃±5℃时,施加额定电压下,继电器延时整定误差(包含一致性):整定值≤100S时,误差<+0.1s;>100S时,误差<±0.1%。

3.返回时间  用切断电路的方法,使继电器断电,继电器触点返回至始位置的时间不大于20mS。

4.电源电压允许变动范围   电源电压允许变动范围为额定电压低0.8~1.1倍。

5.触点容量

继电器输出电路的触点能断开电压不大于250V,  时间常数为5±0.75mS的直流有感负荷电路为80W ; 电压不大于250V的交

流电路(功率因数COSΦ为0.4±0.1)为300VA。继电器可长期接通10A。

6.环境温度  -10℃~+50℃

7.介质强度 继电器各导电端子连在一起对为露的非常电金属部分或外壳之间,能承受2000V(有效值0,50Hz的交流电压,历时1 分钟试验而无绝缘击穿或飞弧现象。

8.绝缘电阻 继电器各导电端子连在一起对外露的飞带电金属部分或外壳之间,用开路电压500V的兆欧表测量其绝缘电阻不小于300MΩ。

9.电寿命继电器触点接于规定容量的电路负荷重,能可靠动作及返回,电寿命为105次。

10.机械寿命 继电器不接负荷能可靠动作及返回,其机械寿命为106次

11.功率消耗 在额定电压下,继电器功率消耗不大于5W。

12.抗干扰性能  继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

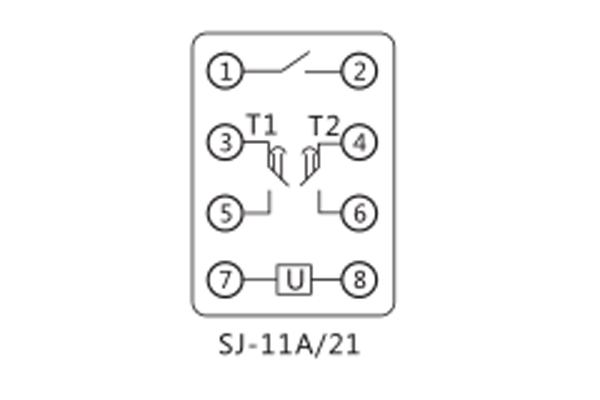

接线图
