三相欠电压继电器用途

HJY系列集成电路电压继电器，主要用于发动机、变压器和输电线的继电保护装置中，作为电力系统交流回路三相、双相及单相过电压或低电压保护的启动元件。以及零序电压报警或计量PT失压报警等需要过电压或欠电压保护的电路中，可替代常规DY、JY、WY系列电压继电器，是更新换代的理想产品。

三相欠电压继电器产品特点

1） 本继电器采用专用芯片、集成电路为微机型继电器，数码管显示监测电压。

2） 精度高、无抖动、功耗小、动作快、返回系数高。

3） 导轨式安装，接线方便简单。

4） 采用数字按键设定定值，整定范围宽，直观方便。

5） 具有掉电报警功能。

6） 单路、双路或三路输入，且动作电压可整定。

7） 具备报警出口延时功能，设定值为0-99.9S。

8） 通过机壳内不同跳线位置可分别实现三组输出接点同时报警和各自报警功能。

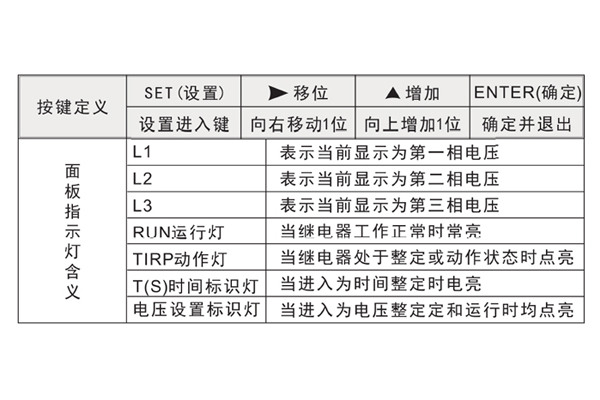

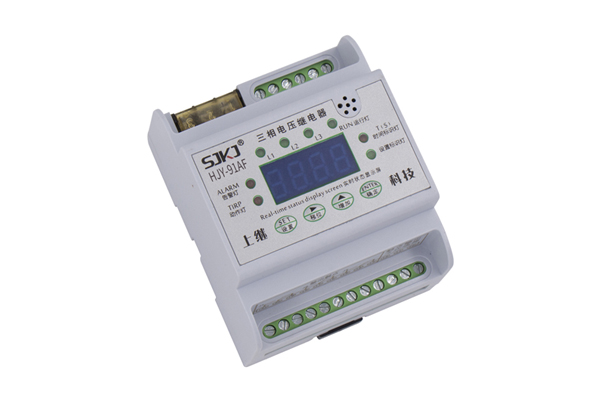

三相欠电压继电器面板介绍

上电包括FLASH自检，定值自检，上电自检时，继电器不工作，如果自检不通过，数码管熄灭，点亮TIRP动作灯。

三相欠电压继电器设置说明

当继电器2、3端子接入工作电源时，数码管显示当前输入的实时电压。长按SET设置键1秒,便进入L1电压整定值，可以通过移位键和增加键设定所需的电压值，改动的数码管会闪烁，允许修改。再按一下SET设置键,此时时间标识灯点亮，显示为L1电压所需的延时值，也通过移位键和增加键设定所需的时间值。然后再按SET设置键,进入设置L2电压整定值，设定的方法和前面设定一样及L3电压同样如上设置。均设置好后，再按SET设置键界面会进入三相电压各相所需投入使用还是退出。比如只要A、C相工作，B相退出，通过移位键将按至B字母位置，按下增加键，当数码管显示时，说明该相已经退出运行。需要三相均有输出工作，可以工作增加键将相序字母点亮。跳过相序字母显示页面，来到过量、欠量方式选择页面，可根据自己所需通过增加键来设定，0代表欠量(欠压)，1代表过量(过压)。完全设定好后，可以按ENTER确定键快速退出。也可以通过继电器自动5秒后退出，所设置参数自动保存。退出时显示实时电压和所投入的相来回切换数值。若有个别参数设定，可以在设置好后，直接按ENTER确定键快读保存并退出。所需投入的相，指示灯会点亮，会显示当时实时的电压数值，未投入的相灯也会灯亮，显示会是， 无数值显示。继电器达到所设定值，动作后,由TIRP动作灯会点亮,实际线路电压低于或高于所设定的返回值，指示灯切换回来。正常运行情况下，RUN运行灯、电压设置表示灯常亮。L1、L2、L3来回切换运行。当输入电压任意一相满足动作条件，继电器动作，电压标识灯熄灭,表示延时时间已到动作。当输入接近动作条件时，继电器进入动作预备状态，所有芯片资源用来计算输入值，一旦满足条件，立即启动计时,继电器设有启动量连续判断功能和突变量连续判断功能，能够有效迅速的判断输入值，并躲过短时干扰。

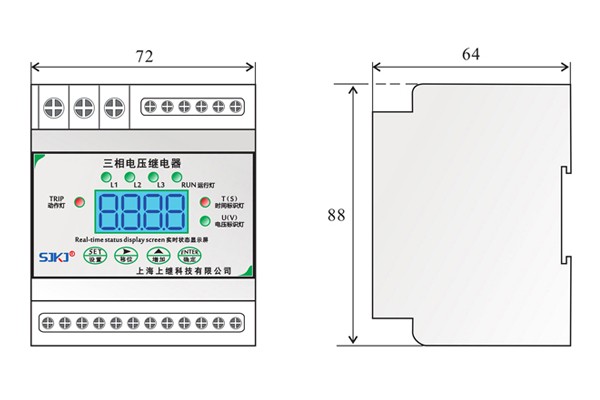

三相欠电压继电器外形及开孔尺寸
