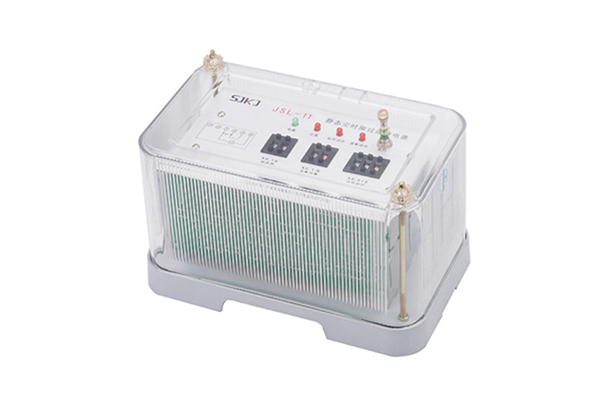

JSL-11静态定时限过流继电器产品图片及接线图-上海上继科技有限公司

一、JSL-11系列静态定时限过流继电器概述

1、JSL-11系列静态定时限过流继电器(以下简称继电器)适用于城市和农村电力网供电线路、变压器，电机的过负荷和短路保护。

2、本继电器为集成电路静态继电器, 采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2.0-9.9A级差为0.1A； 精度高、功耗小，动作时间快、返回系数高，其结构与GL系列过流继电器相同。

3、本继电器的使用, 对交流操作的开闭所和高配用户中特别解决了：满足电力部压缩时间级差反措要求，克服了反时限交流操作保护 装置与大电网定时限保护不相配合的致命弱点，避免了因用户故障造成保护越级跳闸进而扩大事故；采用数码开关设置定值的定时限

二、JSL-11系列静态定时限过流继电器正常工作环境

1、环境温度：－10℃～＋50℃；

2、相对湿度：不大于90％；

3、大气压力：86kPa～106kPa；

4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介 质，不允许有明显的水气，不允许有严重的霉菌存在。

三、JSL整定方法和使用注意事项

 1、起动电流整定：起动电流整定开关为最左一组拨码开关(共两个)，左面一个表示1A，右面一个表示0.1A。若其值为5和6，则其整定值为

5.6A。注意其范围为无辅助电源产品2.0～9.9A，级差是0.1A。

 2、延时整定：延时整定选择开关为最右一组拨码开关，用来选择延时时间，其倍率为0.01，若其值为777，则延时时间为7.77S。

 3、速动倍率整定:速动倍数选择开关为中间一组拨码开关，其范围2～9.9，拨码左边一个表示1.0级，右边一个表示0.1级。当其值为30时则为3倍。若设定电流为2.6A，速动电流为3倍，则当电流达到3×2.6=7.8A时，会不经延时而直接动作。注意，无辅助电源产品速动后断电方可返回。

四、JSL-11系列静态定时限过流继电器主要技术指标

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、起动电流整定范围2.0~9.9A，级差为0.1A。

3、电流速动倍数整定范围：2~9.9倍，级差为0.1倍。

4、延时时间整定范围：0.05s~9.99s，级差0.01s。

5、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

6、误差： 在基准条件下，电流整定值误差不大于±3％；延时误差不大于±0.1%+50ms。

7、返回系数：不小于0.9。 8、功率消耗：额定电流时功率消耗不大于6VA。

9、触点容量：

a、接通容量：在直流电压不超过250V时，产品主触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，产品分断容量为50W；

c：过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

10、介质强度：继电器同一组触点断开时，能承受工频1kV电压，历时1min；无电气联系的各导电部分之间，能承受工频2kV电压，历时 1min；所有导电部分对安装架之间，能承受工频2kV电压，历时1min 试验；应无绝缘击穿或闪络现象。

11、绝缘电阻：在标准试验大气条件下，继电器各导电端子与外露的非带电金属部分或外壳之间，用开路电压为500V兆欧表测量其绝缘电阻 应不小于20MΩ。

12、工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

五、JSL-11系列静态定时限过流继电器时间校验接线图
