DJS-4跳闸回路监视继电器-上海上继科技有限公司

发表时间:2019-12-12 18:53 浏览次数:459 〖返回〗

一、DJS-4跳闸回路监视继电器用途

该型跳闸回路监秘陛电器可连续地断路器中的跳闸回路。并对下列情况产生报警。

a)DC电源消失;

b)跳闸线圈及其引线发生故障;

c)断路器辅助接点的故障;

d)监视继电器本身的故障。

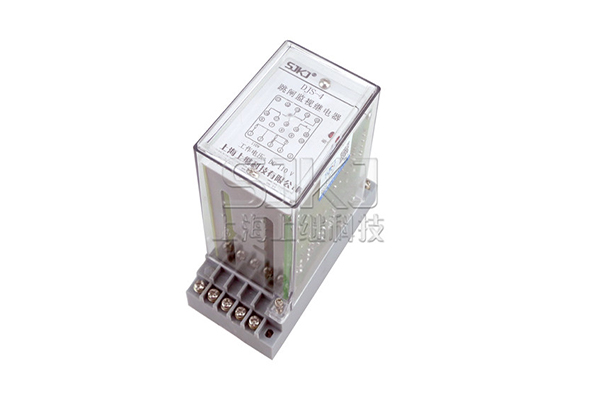

DJS-4跳闸回路监视继电器

二、DJS-4跳闸回路监视继电器动作原理

该继电器由一个电磁型辅助继电器和一个提供返回延时的RC回路组成。在继电器线圈回路中串接一个发光二极管,当跳闸回路完好时则发光二极管亮(辅助继电器在动作状态)。

当断路器处在"合闸"状态(参阅图1),有电流通过发光二极管、辅助继电器线圈、断路器辅助触点,流到跳闻线圈,一旦这个回路开路或直流电源消失,辅助继电器经一段延时后返回,并通过它的触点给出报警信号。

若保护继电器动作跳闸它的跳闸接点将DJS-1继电器短接,经过一定时间(断路器跳闸时间)后断路器断开。它保护继电器闸司接点也返回而断开 ,本继电器通过断路器另一辅助触点恢复供电。

该继电器中的辅助继电器在下列时间内处于动作状态:

(1)保护继电器跳闸触点闭合到断路器跳闸

(2)断路器辅助触点转换到保护继电器触点断开。

这是通过 RC电路实现的, 使辅助继电器延时后返回,假使断路器失灵则保护继电器跳间能保持闭合的时间长于继电器延时时间,因而DJS-1将给出报警信号。

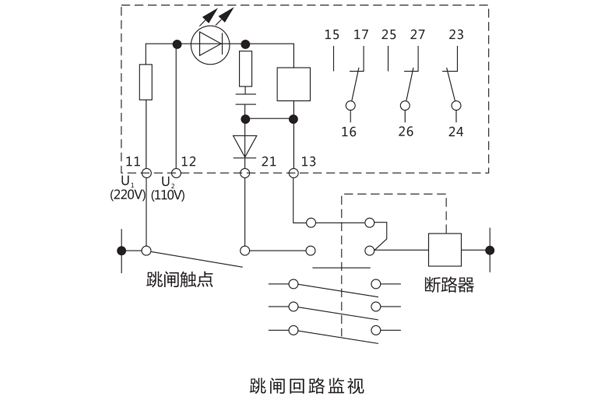

跳闸回路监视

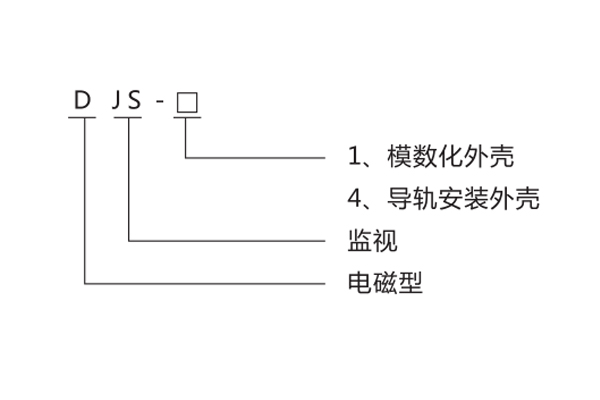

三、DJS-4跳闸回路监视继电器型号命名及含义

型号命名及含义

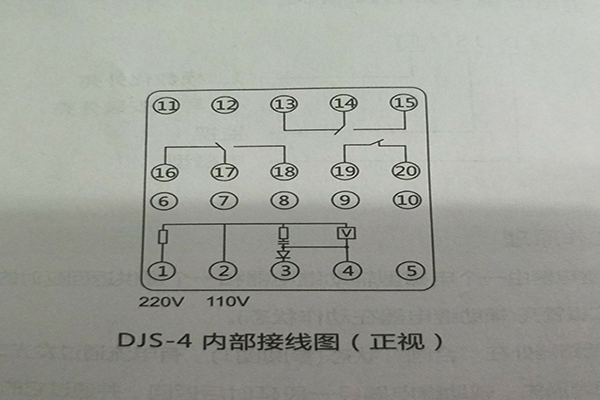

四、DJS-4跳闸回路监视继电器接线图

接线图
