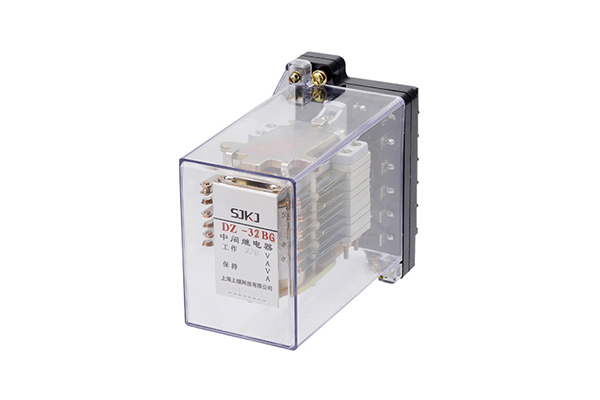

一、DZ-32BG中间继电器说明书

DZ-32BG中间继电器用于直流操作的各种保护和自动控制线路中,作为辅助继电器以增加触点数量和触点容量。

DZ-32BG是DZ-32B的改进型。该继电器克服了原来DZ-32B继电器采用的绕组线径为0.06-0.07漆包线。在长期运输中,出现的断线缺点,提高了可靠性。其余内部接线、外形尺寸、 接线端子、使用功能等不变。

二、DZ-32BG中间继电器主要技术参数

·额定电压:DC  220V、110V、48V、24V、12V。

·动作值:额定电压值30~70%,,·返回值:不小于额定值的5%。

·动作时间:在额定电压下,动作时间不大于45ms。

·返回时间:不大于60ms.

·功率消耗:不大于7W。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

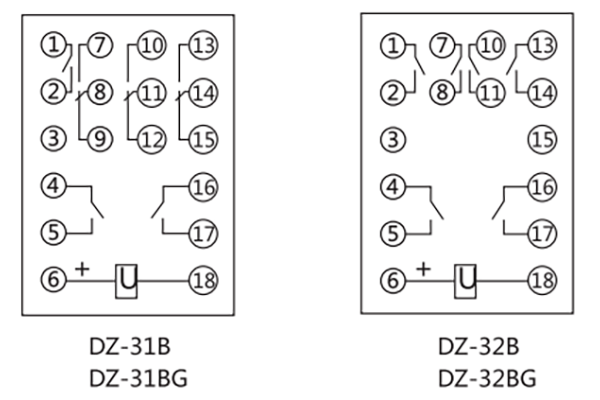

三、DZ-32BG中间继电器内部接线图及外引接线图(正视图)
