DX-32B信号继电器工作原理及使用方法-上海上继科技有限公司

一、DX-32B信号继电器使用方法

DX-32B信号继电器，适用于直流操作的保护线路中，作为动作指示器。

二、DX-32B信号继电器工作原理

本继电器为拍合型电磁式信号继电器，在一个导磁体上有吸引线圈（电流或电压）在导磁体上装一个活动的动板，动板上的绝缘板顶动两组动合触点。

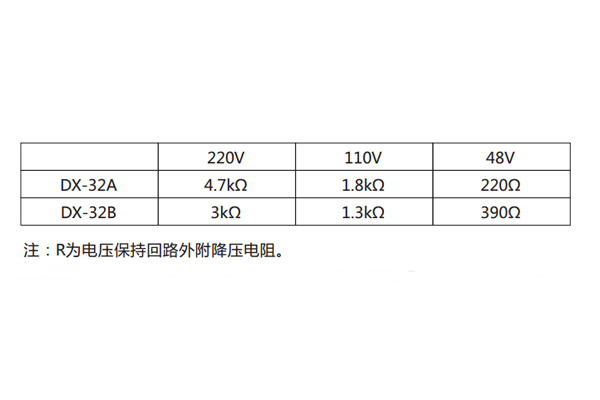

DX-32B型多一组动合触点，保持线圈与信号灯是并联的，在信号灯烧毁时保持线圈仍可正常工作。

DX-32B型信号继电器的吸引线圈通电时，产生电磁吸力，将动板吸合，此时触点处于工作状态，其中一组触点将保持线圈通电，指示灯亮，显示动作，当吸引线圈断电时，继电器受保持线圈的电磁吸力，仍保持在工作状态，当保持线圈断电时，继电器则返回到起始位置。 继电器有嵌入和突出两种安装方式，请在订货时注明。

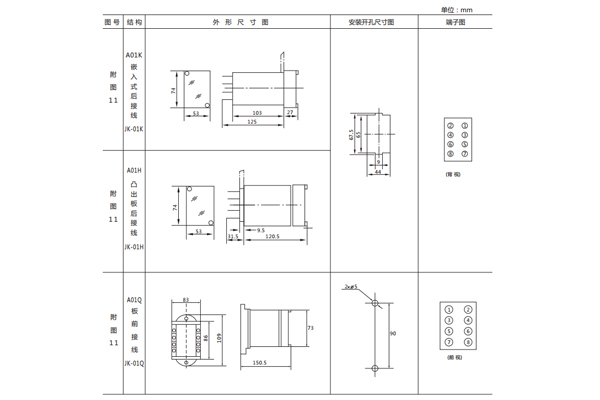

三、DX-32B信号继电器安装尺寸
