JZS-G-23端子排静态延时中间继电器工作原理及技术参数-上海上继科技有限公司

一、JZS-G-23端子排静态延时中间继电器工作原理

JZS-G-23可调延时中间继电器用于各种保护和自动控制线路中,以增加保护和控制回路的触点数量和触点容量,可根据需要调节通电或断电延时。

二、JZS-G-23端子排静态延时中间继电器技术参数

1、额定值:额定电压DC/AC48V、110V、220V、 AC380V;

2、动作值:动作电压直流应不大于额定电压75% ,交流应不大能额定电压80% ;

3、动作时间:不大于20ms;

4、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中, 断开容量为 50W;在电压不超过250V,电流不超过5A,功率因数为cosΦ0.4±0.1的交流电路中, 断开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回10万次。输出触点长期允许接通电流为5A；

5、功率消耗:在额定电压下不大于5W/5VA；

6、能耐压:继电器所有电路对外壳及非带电金属部分,以及电气无联系的各电路之间耐受交流50HZ电压2KV历时1min试验无击穿。

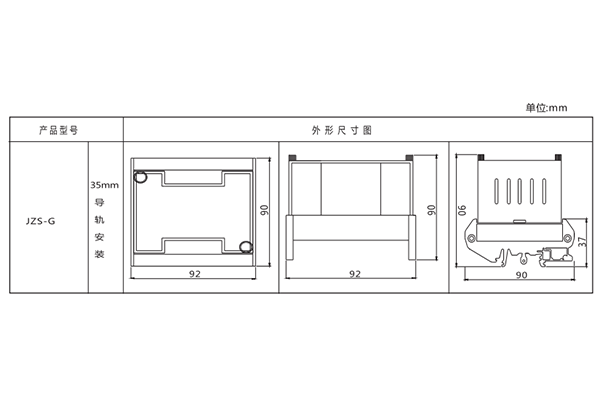

三、JZS-G-23端子排静态延时中间继电器外形尺寸及安装尺寸图
