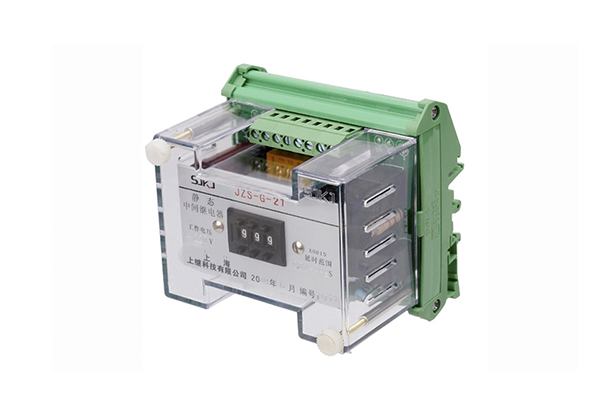

一、JZS-G-21端子排静态延时中间继电器使用方法

JZS-G-21可调延时中间继电器用于各种保护和自动控制线路中,以增加保护和控制回路的触点数量和触点容量,可根据需要调节通电或断电延时。

二、JZS-G-21端子排静态延时中间继电器特点

1、JZS-G-21可调延时中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成,防潮、防尘、不断线,可靠性高,克服了电磁型中间继电器导线过细易断线的缺点;

2、功耗小、温升低、不需外附大功率电阻;

3、继电器触点容量大,工作寿命长;

4、继电器动作后有发光管显示,便于现场观察;

5、延时只需用面板上的拔码开关整定,延时精度高,延时范围可以0.02~9.99s任意整定.

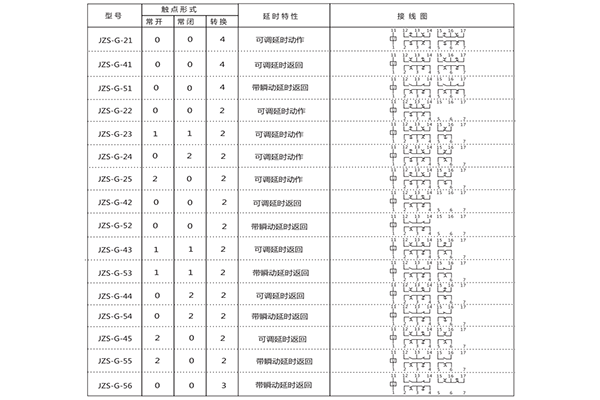

三、JZS-G-21端子排静态延时中间继电器接线图

1、额定值:额定电压DC/AC48V、110V、220V、 AC380V;

2、动作值:动作电压直流应不大于额定电压75% ,交流应不大能额定电压80% ;

3、动作时间:不大于20ms;

4、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中, 断开容量为 50W;在电压不超过250V,电流不超过5A,功率因数为cosΦ0.4±0.1的交流电路中, 断开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回10万次。输出触点长期允许接通电流为5A；

5、功率消耗:在额定电压下不大于5W/5VA；

6、能耐压:继电器所有电路对外壳及非带电金属部分,以及电气无联系的各电路之间耐受交流50HZ电压2KV历时1min试验无击穿。
