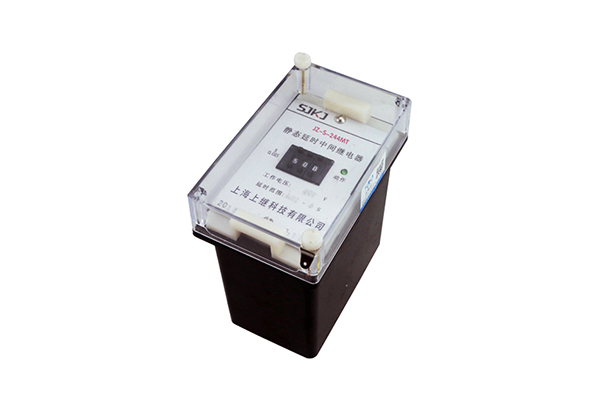

JZ-S-244MT跳位、合位、电源监视中间继电器使用方法及接线图-上海上继科技有限公司

一、JZ-S-244MT跳位、合位、电源监视中间继电器使用

JZ-S-244MT跳位、合位、电源监视中间继电器适用于发电厂、低压配电系统开关及断路器的合位监视、跳位监视、电源监视、断路监视。本继电器工作电流很小,工作电压通用性强,基本能适合大部分开关及断路器的跳合位监视。

二、JZ-S-244MT跳位、合位、电源监视中间继电器内部接线图

三、JZ-S-244MT跳位、合位、电源监视中间继电器技术条件

4.1环境基准条件

环境温度: 20°C±2°C

相对湿度: 45%~75%

大气压力:801Kpa~106Kpa

存储和运算过程中的机械温度: -25°C~+75°C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品:不含有席蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

4.2正常使用

环境温度：-25°C~+40°C

环境相对湿度：不大于90%

大气压力：801Kpa~106Kpa

4.3继电器额定值 工作电流：5mA不带辅助电源;工作电压范围80VDC~300VDC，(二组触点可降低到50VDC~300VDC)

4.4触点容量：DC110V, 0.5A

4.5保持值：50V~300V(002型)、80V~300V(220型或202型)

4.6功耗：220VDC下**功耗≤1.1W

4.7绝缘电阻：用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于1 0 MΩ

4.8绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频500V, 历时一分钟试验,无击穿。

4.9 电寿命：DC110V, 50mA,104次以上。

4.10机械寿命：触点无负荷300万次以上。
