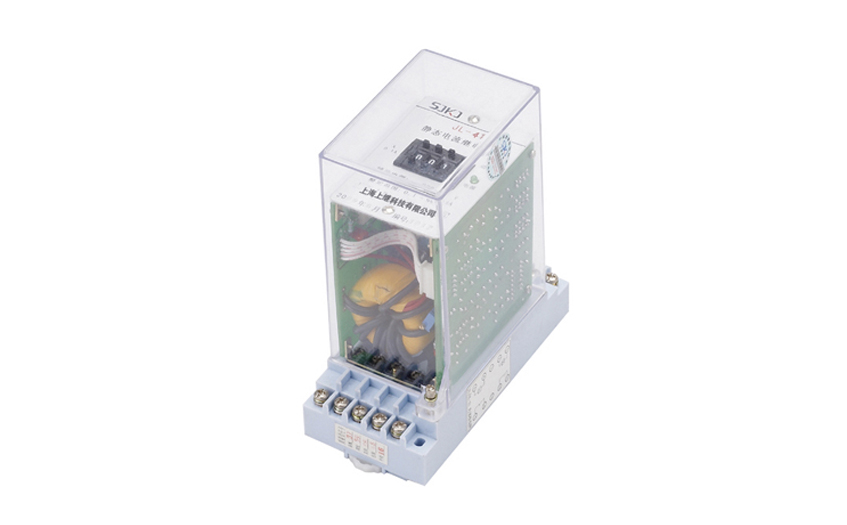

一、JL-41电流继电器概述

JL-41静态电流继电器(以下简称本继电器)用于发电机、变压器和輸电线的过负新口短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、 整定直观方便、范围宽,提供直流辅助电源后完全可替代电磁型电流继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100-300V均能可靠工作。

 JL-41静态电流继电器分为三个系列: JL-10、20、30、分别替代DL-10、 DL-20、 DL-30等系列电磁型电流继电器。 JL系列静态电流继电器采用拔码开关整定电流値,整定范围为0.1-99.9A,改变整定値无需校验,整定范围宽,有利于用户压缩库存品种。

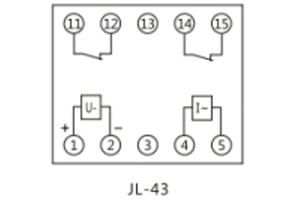

二、JL-41电流继电器接线图

三、JL-41电流继电器原理

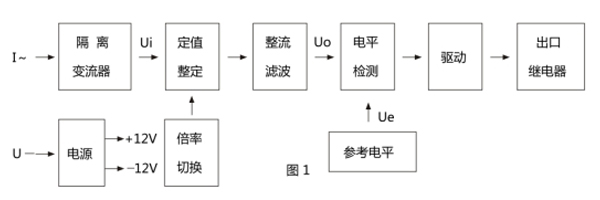

本继电器为静态型继电器,采用进口集成电路构成。被测量的交流电流I~经隔高变流器后,在其次级得到与被测、电流成正比的电压Ui。 经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检i测中Uo与直流参考电压Ue进行比较 , 若直流电压Uo低了参考电压,电平检测器输出正信号,驱动出口继电器,继电器处前作状态,反之,若直流电压uo高于参考电压Ue,电平检1测器输出负信号,本继电器处于不动作状态。

四、JL-41电流继电器整定误差

a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。

d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

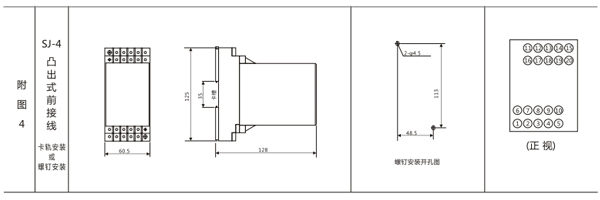

五、JL-41电流继电器安装尺寸

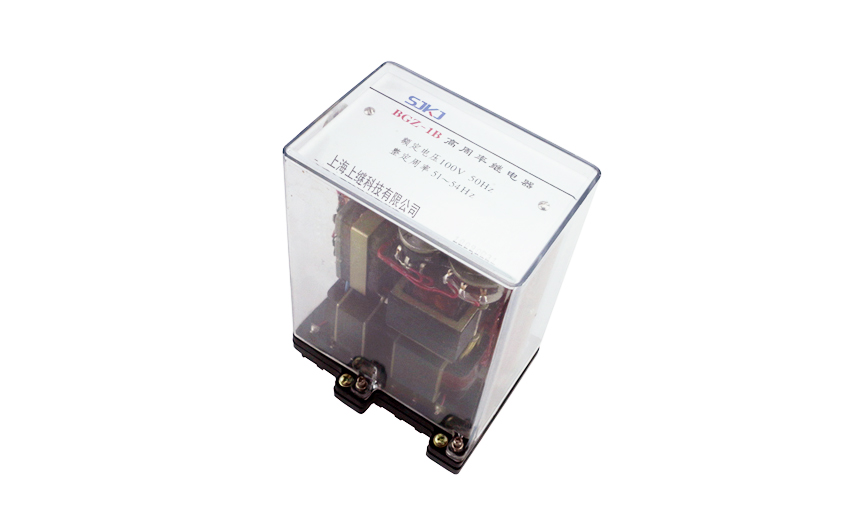

一、BGZ-1B高周率继电器概述

BGZ-1B继电器在电力系统的二次继电保护线路中,作为反应频率升高的灵敏元件。

二、BGZ-1B高周率继电器结构特点

BGZ-1B为晶体管式, LC串联谐振原理。壳体结构采刚JK2(凸出式后接线)、 JKF2Q(凸出式前接线)标准组件。

三、BGZ-1B高周率继电器技术数据

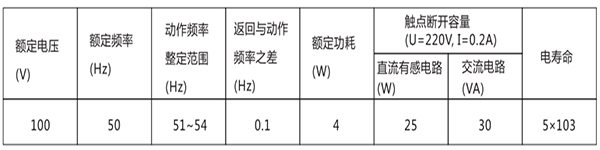

BGZ-1B高周率继电器的主要技术数据见表。

四、BGZ-1B高周率继电器接线图

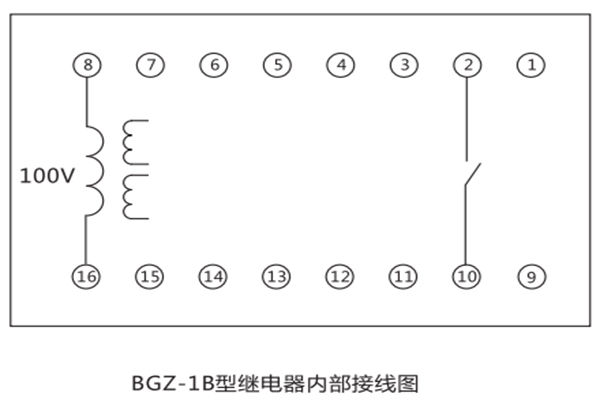

BGZ-1B高周率继电器内部接线见图。

五、BGZ-1B高周率继电器开孔尺寸

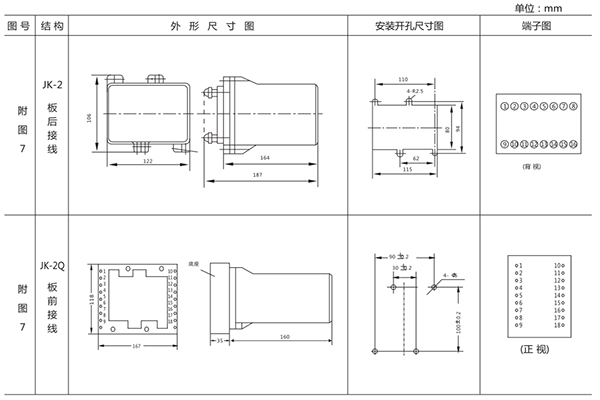

BGZ-1B采用JK-2壳体，如图所示
