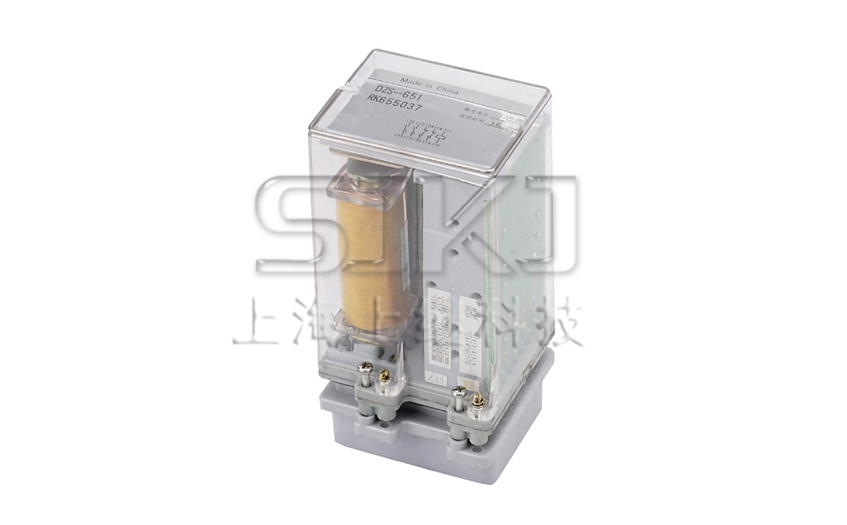

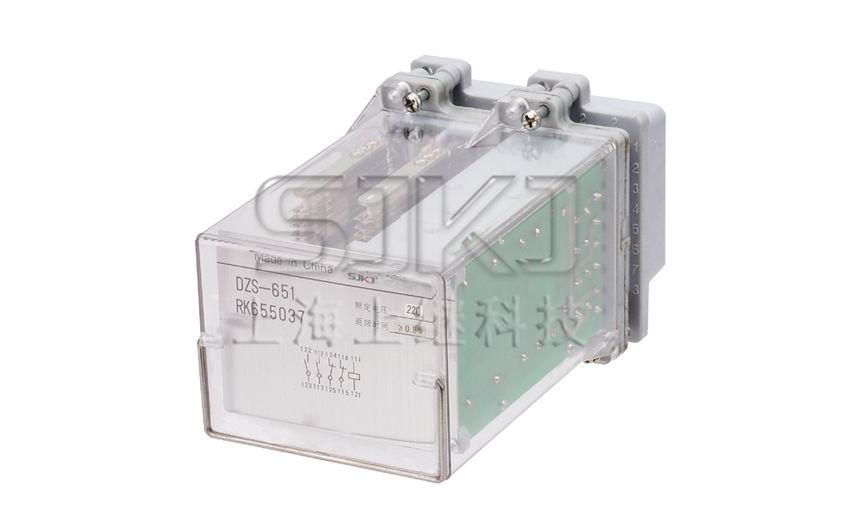

DZS-651中间继电器_DZS-651继电器_使用说明

模数化结构继电器系列
  • DZS-651系列中间继电器用途


    DZS-651系列中间继电器主要用于电力系统二次回路的继电保护及工业自动化控制的直流回路中,作为中间转换及扩大控制回路之用 。


    DZS-651系列中间继电器原理


    DZS-651系列中间继电器采用RXMA1中间继电器为机芯,利用RC回路的充放电特性实现延时动作或延时返回。本系列有DZS-651、 DZS-652 和DZS-655三种型号。

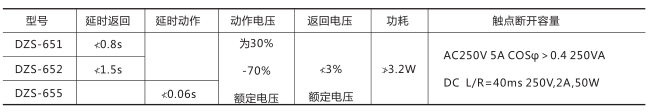

  • DZS-651系列中间继电器技术数据


    DZS-651中间继电器技术数据图片

    3.1触点长期允许通过5A电流。

    3.2当通过电流的时间<200ms时,允许通过90A电流。

    3.3当通过电流的时间为1s时,允许通过50A电流。

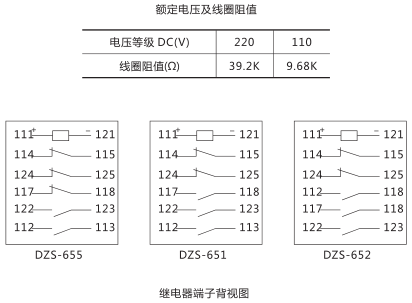

    DZS-651系列中间继电器内部接线及外引接线图


    DZS-651中间继电器内部接线及外引接线图

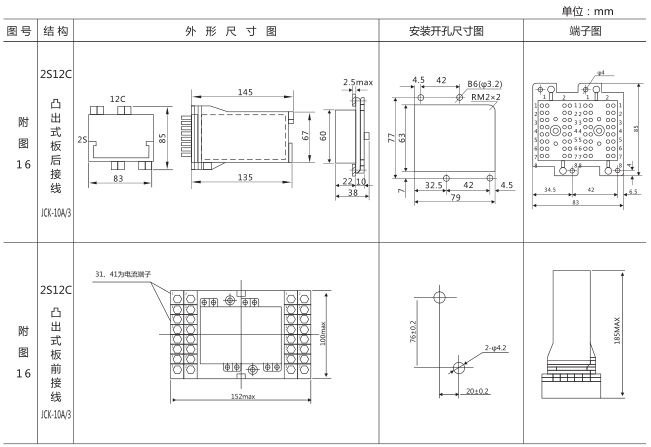

  • DZS-651系列中间继电器外形及安装尺寸


    DZS-651中间继电器外形及安装尺寸图片
