JCDY-2/A直流电压继电器应用范围

JCDY-2/A直流电压继电器用于电站或其它的场合的各种直流电源的过电压、欠电压检测或保护，可作为直流屏、镉镍电池 屏的配套使用。该继电器采用集成运放电路，出口采用中间继电器，具有输出容量大、稳定可靠、动作灵敏、整定误差小、返回系数高(过压)、线性好、无噪声、采用数字拨码设置动作值，使用直观方便等特点，是直流系统中电压测量元件理想更新换代产品。

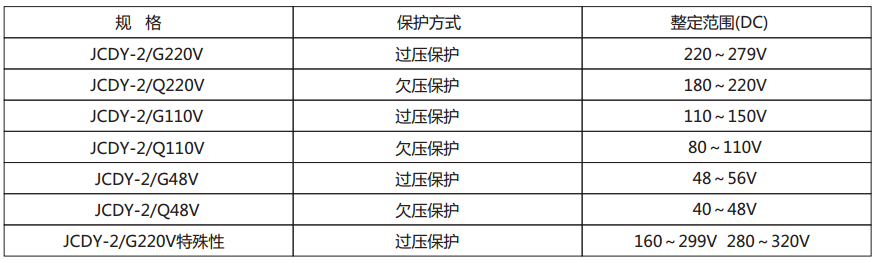

JCDY-2/A直流电压继电器主要技术参数

●额定直流电压：220V、110V、48V。

●返回系数：过压不小于0.97；欠压不大于1.03。

●整定误差：不大于±2％。

●动作时间：在正常条件下，动作时间不大于25ms；

●返回时间：在正常条件下，返回时间不大于25ms；

●功率消耗：不大于10W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出 触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

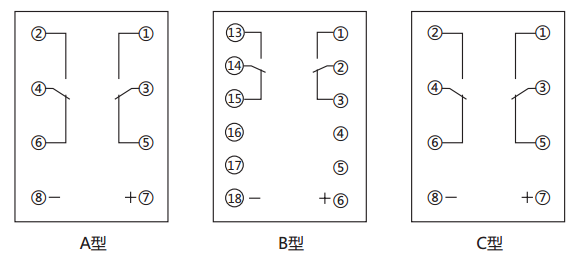

JCDY-2/A直流电压继电器内部接线及外引接线图(背视图)

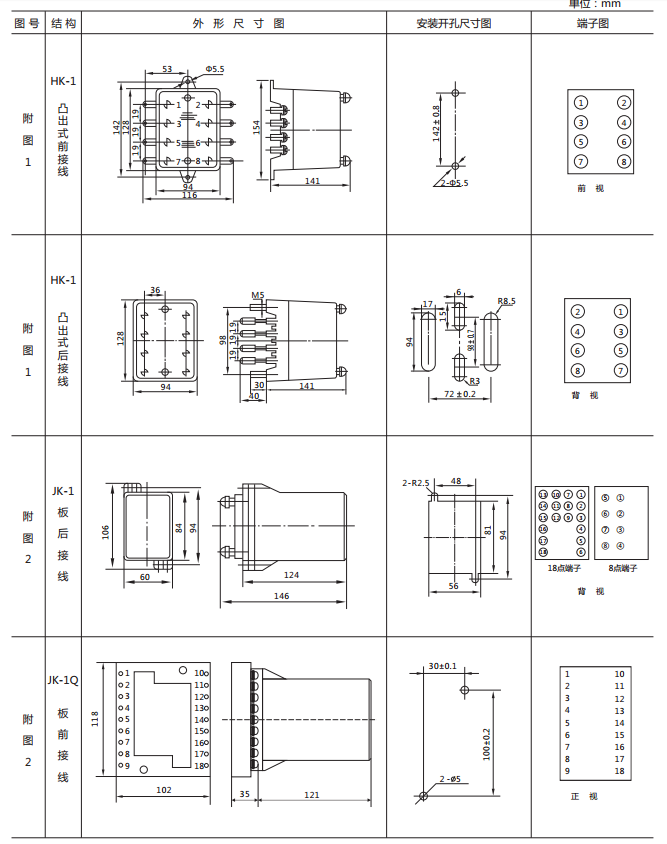

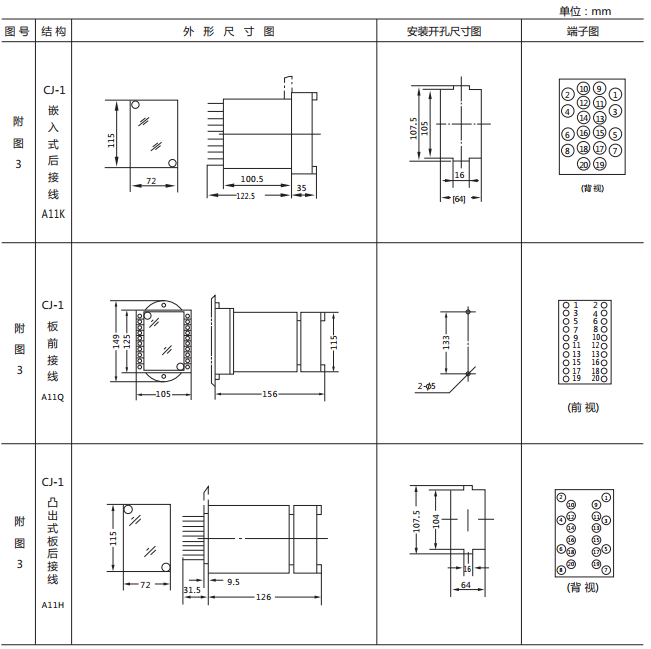

JCDY-2/A直流电压继电器外形及开孔尺寸
