JWL-21继电器_JWL-21电流继电器_工作原理

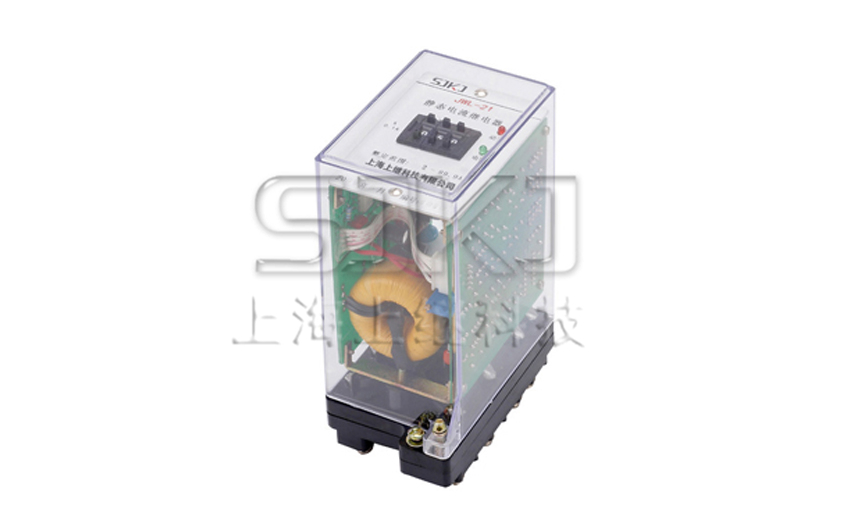

JWL-21无辅源静态电流继电器概述

1、JWL-21集成电路无辅源电流继电器用于发电机、 变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽，无需提供直流辅助电源可完全替代电磁型电流继电器。

 2、JWL-21无辅源电流继电器分为三个系列：JWL-10、20、30，分别替代 DL-10、DL-20、DL-30等系列电磁型电流继电器。JWL系列无辅源电流继电器采用拨码开关整定电流值，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

JWL-21无辅源静态电流继电器型号分类及其含义

JWL-21无辅源静态电流继电器型号与被替换老型号对照表

JWL-21无辅源静态电流继电器主要技术参数

1、功率消耗：交流回路功耗小于1.5VA(交流额定值5A时)。

2、整定误差

a、整定值在2-99.9A范围内，整定平均误差的绝对值不大于3%；

 平均误差=(5次测量平均值-整定值)/整定值×100%。

 b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

 c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。

 3、交流额定值：5A，50Hz(可长期接通15A电流)。

 4、动作时间: 1.1倍整定值的动作时间不大于40ms；2倍整定值的动作时间不大于35ms。

 5、返回系数：0.85-0.95

 6、 返回时间：不大于27ms。

 JWL-21无辅源静态电流继电器内部接线及外引接线图（正视图）

JWL-21无辅源静态电流继电器外形及开孔尺寸
