JL-C/21-1、2继电器_JL-C/21-1、2电流继电器_接线图

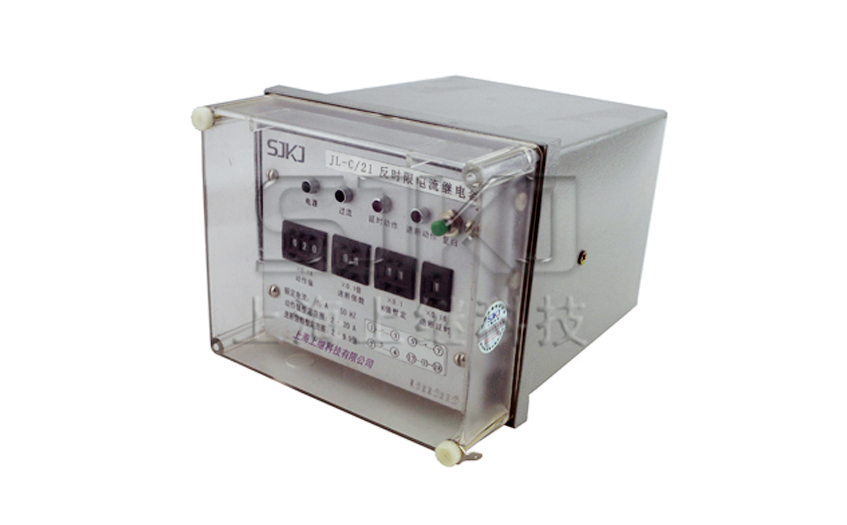

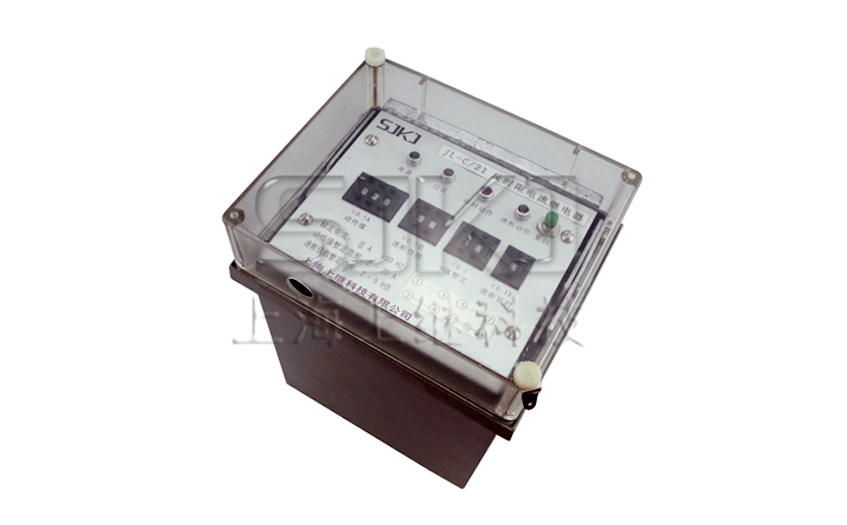

JL-C/21-1、2反时限电流继电器概述

JL-C/21-1、2反时限电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路 的启动元件，给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较，具有数码整定精度高，整定范围宽，整定方便，动作速度快，返回系数高，功耗低的特点。

JL-C/21-1、2反时限电流继电器型号命名及含义

备注：JL-C/11、12，JL-C/21、22-1、2必须外加辅助电源；其余可以不加辅助电源。

JL-C/21-1、2反时限电流继电器正常工作条件

1 环境温度：-10℃~+50℃

2 相对湿度 ≤90%

3 大气压力 80Kpa~110Kpa

4 安装位置：任意

5 周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允许振动，搬运过程不允许撞击。

JL-C/21-1、2反时限电流继电器原老型号与新型号替换表

JL-C/21-1、2反时限电流继电器订货须知

JL-C/21-1、2反时限电流继电器主要技术指示

1 整定范围 根据整定范围不同，级差分别为0.01A和0.1A。

2 瞬动倍率 1~12倍可调。

3 返回系数 0.9~0.97

4 整定误差 电流及瞬动倍率不大于3%，时间误差不大于5%（动作后下一次必须间隔10S以上在测）。

5 功耗 功耗小于5W。

6 触点容量 在电压不大于250V时，信号触点容量为24VDC 2A。

7 触点寿命 电寿命：10⁵次， 机械寿命：10⁶次。

8 绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小 于300MΩ。

9 介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》

JL-C/21-1、2反时限电流继电器内部接线及外引接线图（正视图）

JL-C/21-1、2反时限电流继电器外形尺寸及开孔尺寸
