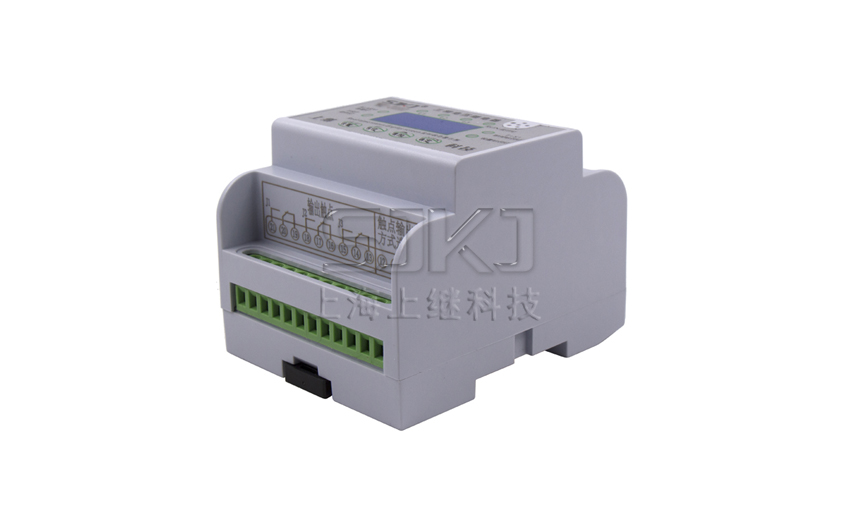

HJL-92AF两相过电流继电器用途

HJL-92系列集成电路电流继电器，主要用于发动机、变压器和输电线的继电保护装置中，作为电力系统、交流回路三相、双相及单相过负荷或短路保护的启动元件。以及零序电流报警或需要过电流保护的电器电路中切除故障，可替代常规DL、JL、WL系列电流继电器，是更新换代的理想产品。

HJL-92AF两相过电流继电器命名及含义

HJL-92AF两相过电流继电器产品特点

本继电器采用专用芯片、集成电路为微机型继电器，数码管显示监测电流。

精度高、无抖动、功耗小、动作快、返回系数高。

导轨式安装，接线方便简单。

采用数字按键设定定值，整定范围宽，直观方便。

具有掉电报警功能。

单路、双路或三路输入，且动作电流可整定。

具备报警出口延时功能，设定值为0-99.9S。

通过机壳内不同跳线位置可分别实现三组输出接点同时报警和各自报警功能。

HJL-92AF两相过电流继电器性能参数

额定辅助电源：DC100～300V或AC80～265V。

额定输入电流Ie(AC): 5A;10A。

额定频率：50/60Hz。

电流整定范围：AC 0.1-9.99V，级差0.01V。

电流精度：±3%。

延时整定范围：0.00-99.9S，级差0.1s。

延时精度：1%士0.3S。

返回系数：过量动作为0.9；欠量动作为1.1。

触点容量：直流250V以下，τ＝5ms，感性负载50w，阻性负载150W；交流250V以下，负载1200VA；长期接通电流5A。

环境温度： -25℃～+50℃

相对湿度：45%～75%环境相对湿度，不大于90%

大气压力：80Kpa～106Kpa，大气压力，80Kpa～110Kpa。

存储和运输过程中的极限温度： -25℃～+75℃

使用地点的海拔高度：不高于3000米。

使用环境：周围介质无爆炸危险品；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

绝缘电阻：用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。

绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，历时一分钟无击穿。

抗干扰性能：符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。

电气寿命：在DC250V回路，切断电流τ＝5ms, 10万次。

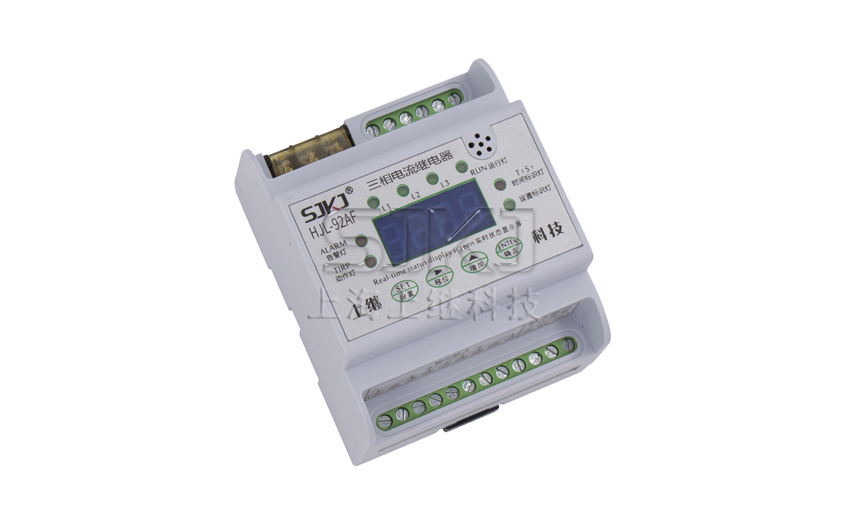

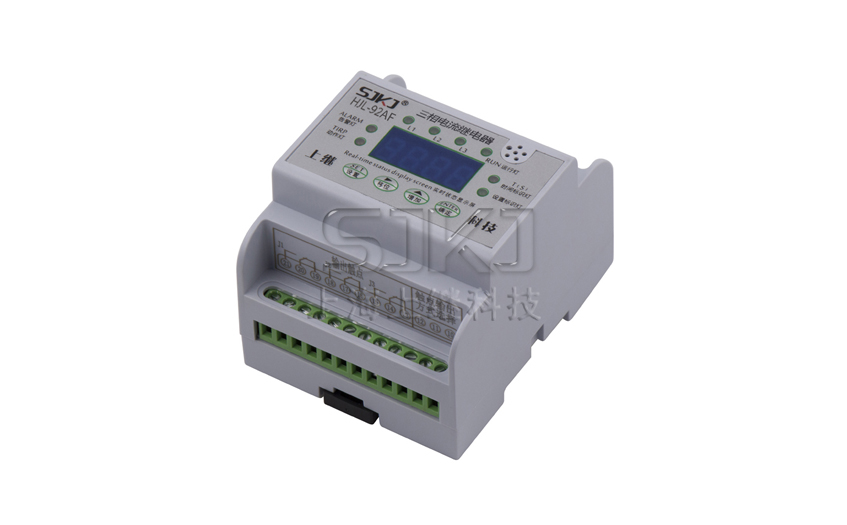

HJL-92AF两相过电流继电器面板介绍

上电包括FLASH自检，定值自检，上电自检时，继电器不工作，如果自检不通过，数码管熄灭，点亮TIRP动作灯。

HJL-92AF两相过电流继电器设置说明

当继电器2、3端子接入工作电源时，数码管显示当前输入的实时电流。长按SET设置键1秒,便进入L1电流整定值，可以通过移位键和增加键设定所需的电流值，改动的数码管会闪烁，允许修改。再按一下SET设置键,此时时间标识灯点亮，显示为L1电流所需的延时值，也通过移位键和增加键设定所需的时间值。然后再按SET设置键,进入设置L2电流整定值，设定的方法和前面设定一样及L3电流同样如上设置。均设置好后，再按SET设置键界面会进入三相电流各相所需投入使用还是退出。比如只要A、C相工作，B相退出，通过移位键将按至B字母位置，按下增加键，当数码管显示时，说明该相已经退出运行。需要三相均有输出工作，可以工作增加键将相序字母点亮。跳过相序字母显示页面，来到过量、欠量方式选择页面，可根据自己所需通过增加键来设定，0代表欠量(欠流)，1代表过量(过流)。完全设定好后，可以按ENTER确定键快速退出。也可以通过继电器自动5秒后退出，所设置参数自动保存。退出时显示实时电流和所投入的相来回切换数值。若有个别参数设定，可以在设置好后，直接按ENTER确定键快读保存并退出。所需投入的相，指示灯会点亮，会显示当时实时的电流数值，未投入的相灯也会灯亮，显示会是， 无数值显示。继电器达到所设定值，动作后,由TIRP动作灯会点亮,实际线路电流低于或高于所设定的返回值，指示灯切换回来。正常运行情况下，RUN运行灯、电流设置表示灯常亮。L1、L2、L3来回切换运行。当输入电流任意一相满足动作条件，继电器动作，电流标识灯熄灭,表示延时时间已到动作。当输入接近动作条件时，继电器进入动作预备状态，所有芯片资源用来计算输入值，一旦满足条件，立即启动计时,继电器设有启动量连续判断功能和突变量连续判断功能，能够有效迅速的判断输入值，并躲过短时干扰。

HJL-92AF两相过电流继电器接线图

HJL-92AF两相过电流继电器外形及尺寸图
