DL-23CE继电器_DL-23CE电流继电器_接线图

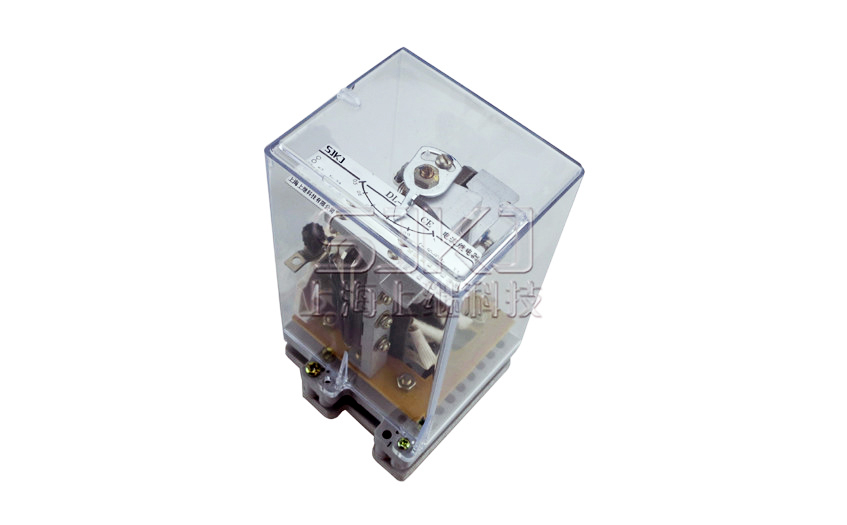

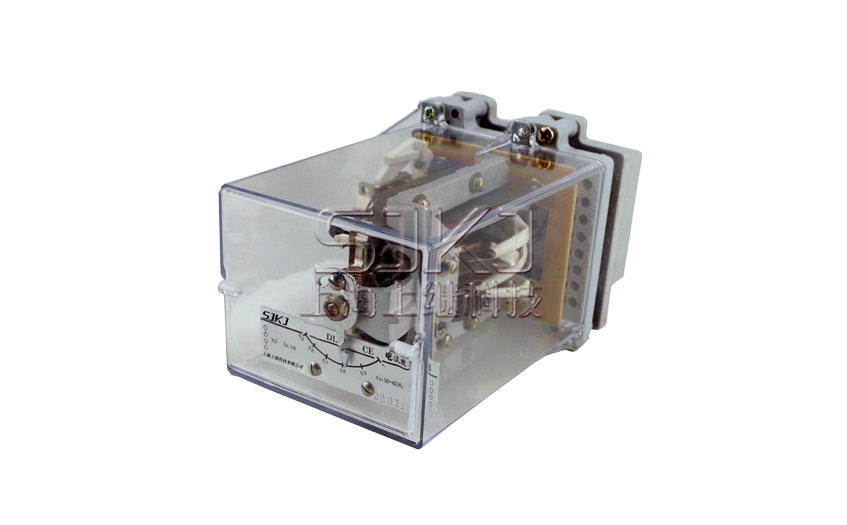

DL-23CE电流继电器概述

DL-23CE电流继电器用于发电机、变压器及输电线路的过负荷和短路保护线路中，作为起动元件。

DL-23CE电流继电器产品参数

●动作误差：不大于6％。

●动作时间：1.1倍实测动作值时不大于0.12s 2倍实测动作值时不大于0.04s
●动作一致性：不大于5％。
●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。
输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

DL-23CE电流继电器产品内部接线及外引接线图

DL-23CE电流继电器外形尺寸开孔图
