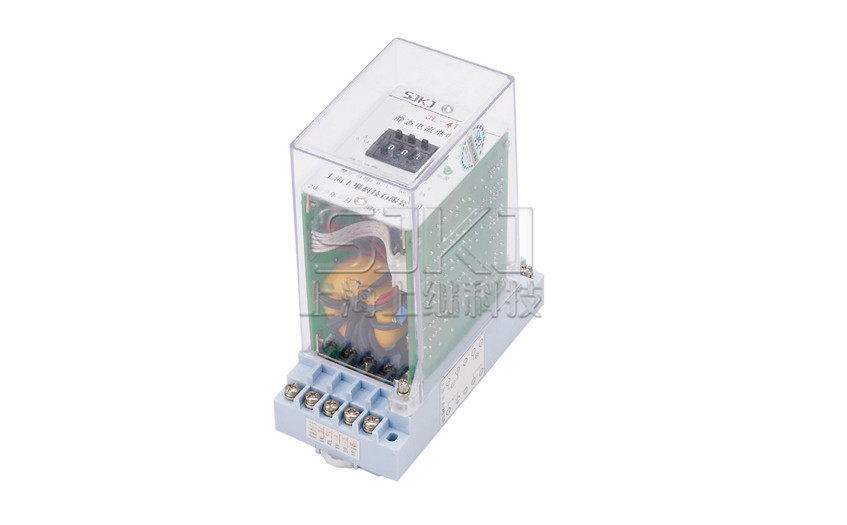

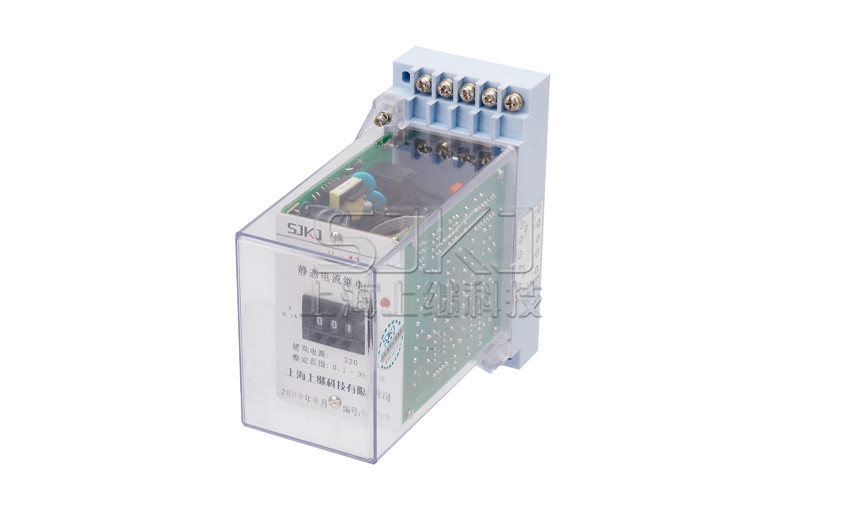

JL-43静态电流继电器概述

JL-43静态电流继电器(以下简称本继电器)用于发电机、变压器和輸电线的过负新口短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、 整定直观方便、范围宽,提供直流辅助电源后完全可替代电磁型电流继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100-300V均能可靠工作。

 JL-43静态电流继电器分为三个系列: JL-10、20、30、分别替代DL-10、 DL-20、 DL-30等系列电磁型电流继电器。 JL系列静态电流继电器采用拔码开关整定电流値,整定范围为0.1-99.9A,改变整定値无需校验,整定范围宽,有利于用户压缩库存品种。

JL-43静态电流继电器原理说明

JL-43静态电流继电器原理框图见图1。

2、本继电器为静态型继电器,采用进口集成电路构成。被测量的交流电流I~经隔高变流器后,在其次级得到与被测、电流成正比的电压Ui。 经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检i测中Uo与直流参考电压Ue进行比较 , 若直流电压Uo低了参考电压,电平检测器输出正信号,驱动出口继电器,继电器处前作状态,反之,若直流电压uo高于参考电压Ue,电平检1测器输出负信号,本继电器处于不动作状态。

JL-43静态电流继电器型号分类及其含义

JL-43静态电流继电器主要技术参数

1、功率消耗

a、交流回路功耗：小于0.5VA(交流额定值5A时)

b、直流回路功耗：见表2

2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3% ;平均误差=( 5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~ 110%变化范围内, 任一整定值整定误差的绝对值应不大于4%。

3、动作时间

1. 1倍整定信的动作时间不大于30 m s ; 2信整定值的动作时间不大于20 m s。

4、返回系数: 0.90~0.95。

5、返回时间:不大于27ms。

JL-43静态电流继电器内部接线及外引接线图(正视图)

JL-43静态电流继电器外形及开孔尺寸

JL-10采用HK-1売体,附图1。

JL-20采用JK-1売体,附图2。

JL-30采用CJ-1売体,附图3。

JL-40采用SJ-4売体,附图4。
