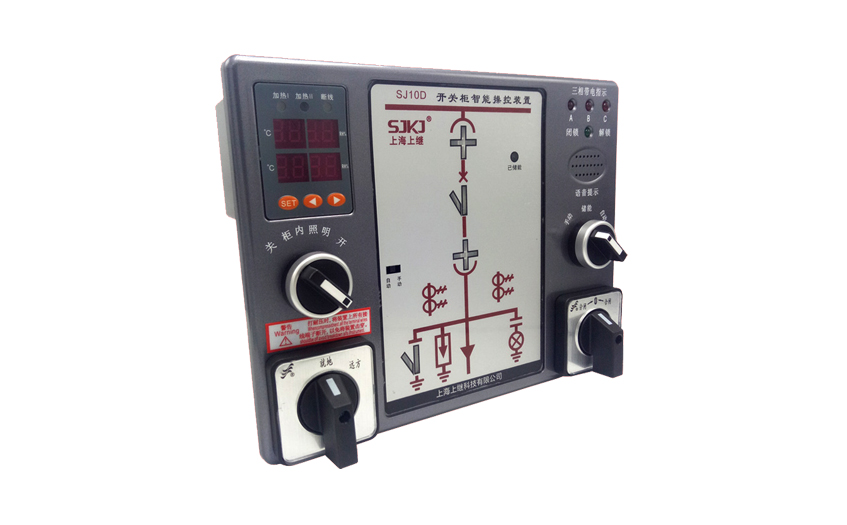

SJ10D开关柜智能操控装置

智能操控装置
  •        SJ10系列开关柜智能操控装置功能强大,用于3-35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜,可取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件。具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电显示、温湿度数字显示、柜内照明及RS485通讯接口等多项功能。

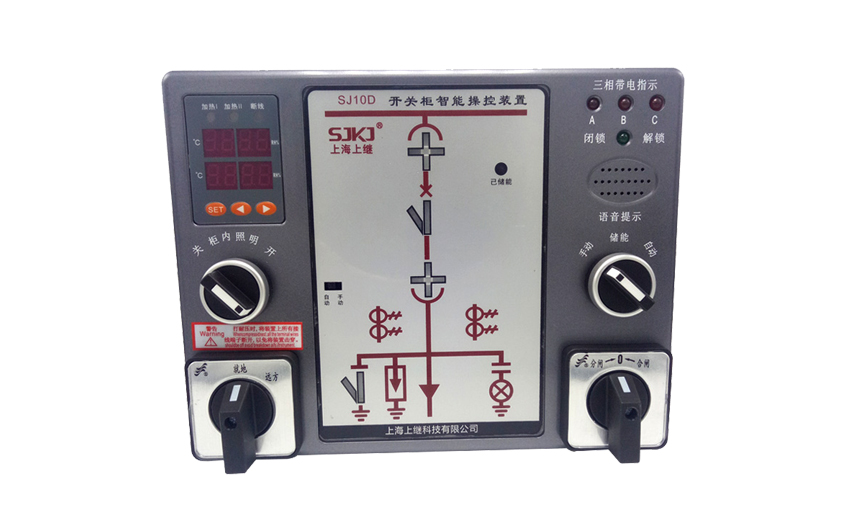

    SJ10D 开关柜智能操控装置

    性能特点

    1、一次模拟图显示

    2、三相高压带电显示及闭锁输出

    3、温湿度测量及数字显示

    4、过热排风输出、加热器断线报警输出

    5、二路温湿度传感器,二路加热控制输出

    6、智能语音防误提示

    7、照明、储能开关,远方/就地、分/合闸转换开关

    8、可选配RS485通讯接口

  • 技术参数

    ● 工作电源:AC/DC 220V

    ● 负载加热电源:AC 220V

    ● 工作环境:温度0~ 70℃ 湿度Rh≤95%

    ● 测量湿度范围:0~99%RH

    ● 测量温度范围:-20~100℃

    ● 控制精度:温度± 1℃    湿度±5%RH±

    ● 抗电强度:外壳与端子之间≥ AC2000V

    ● 绝缘性能:外壳与端子之间≥ 100MΩ

    ● 抗干扰:符合IEC255-22标准

    ● LED(KV)启辉电压:母线电压×0.15~0.65

    ● 闭锁启控电压(KV):母线电压×0.65

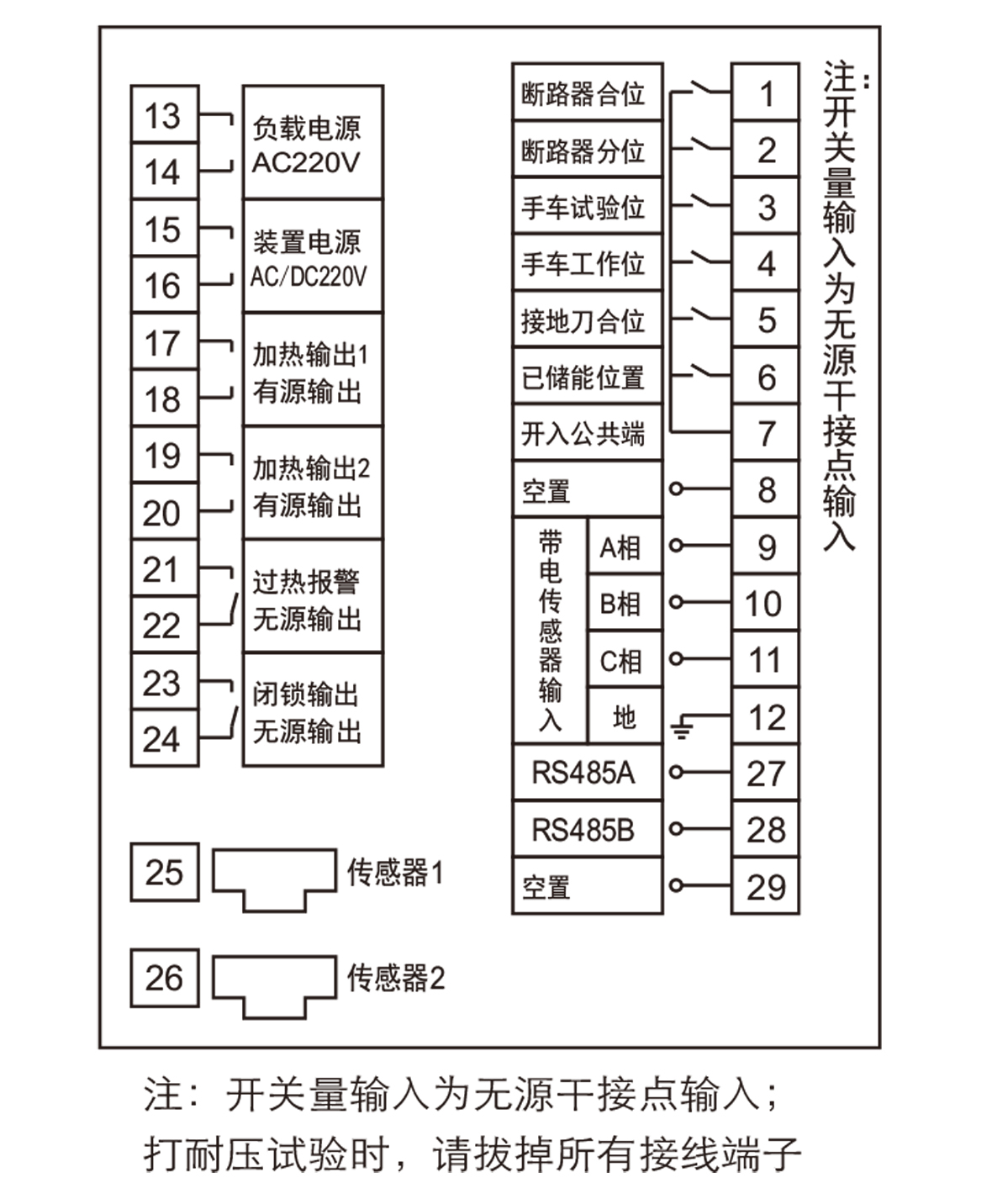

    SJ10D开关柜智能操控装置接线端子图

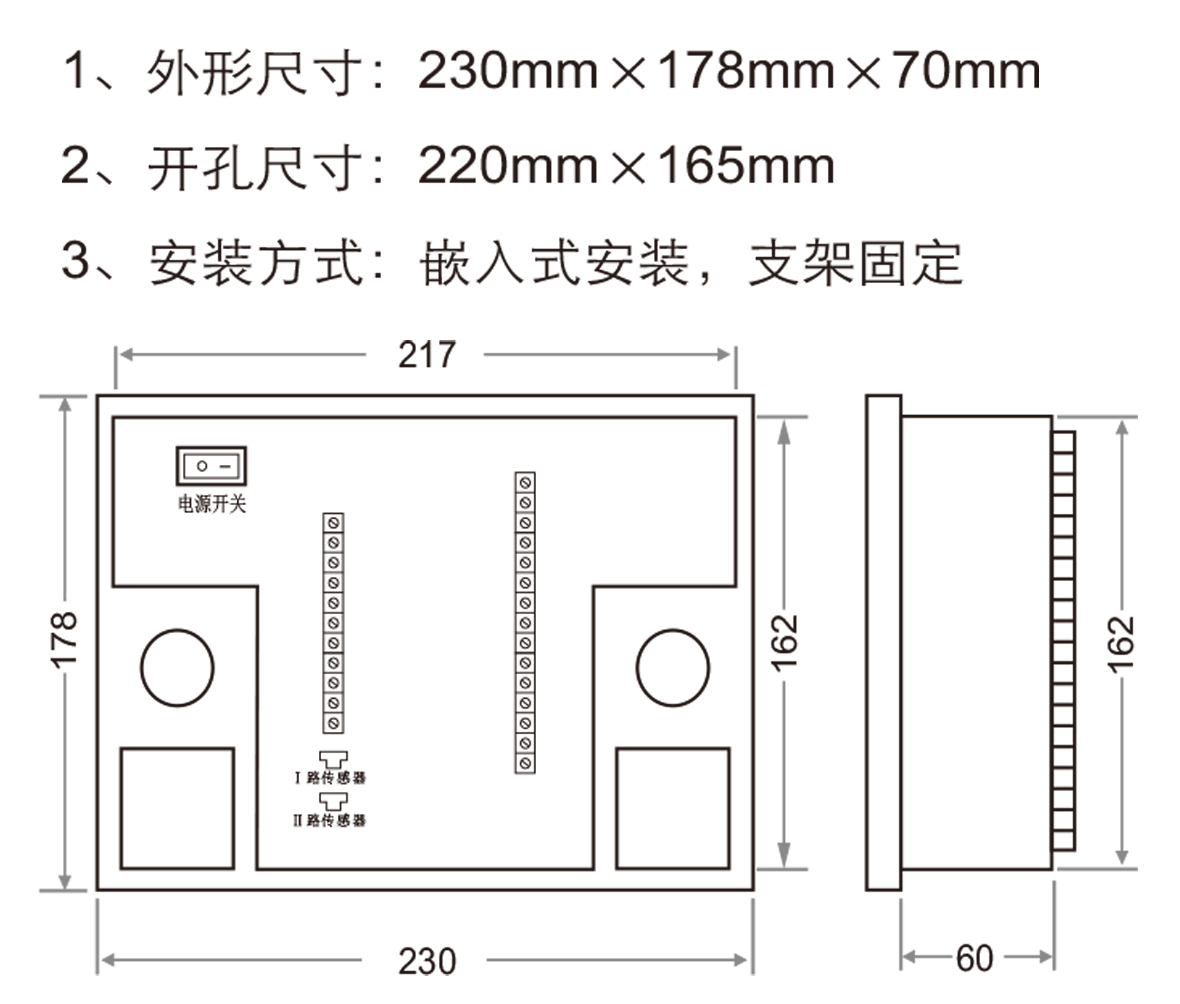

  • SJ10D开关柜智能操控装置安装尺寸图
