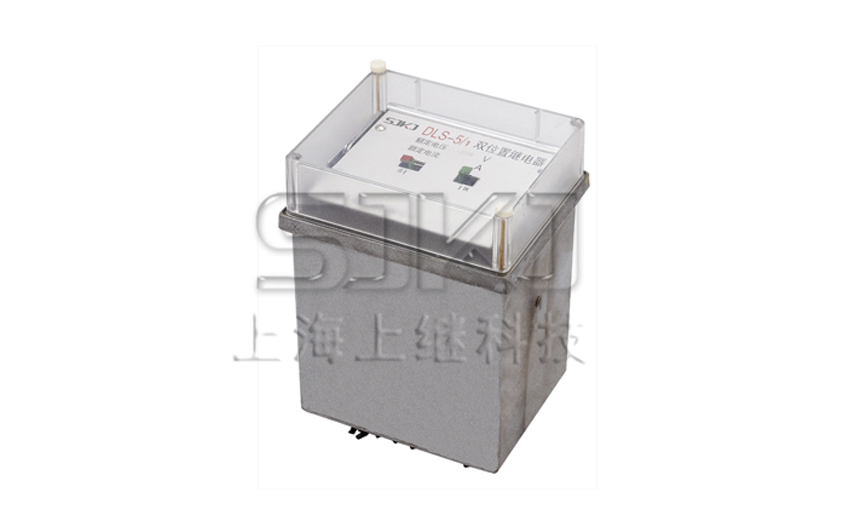

DLS-5/1双位置继电器_DLS-5/1继电器_厂家直销

冲击、同步、接地、双位置继电器系列
  • DLS-5/1双位置继电器双位置继电器概述


    DLS-5/1双位置继电器用于各种保护与自动控制系统中,作为切换、闭锁元件。

    1.适用范围

    a.大气压力: 80~110kPa;

    b.空气相对湿度不大于90% (25°C) ;

    c.周围介质温度: -25~+40°C;

    d.安装位置偏高其安装垂直面的任一方向不大于5° ;

    e.使用地点不允许有较强的振动与冲击;

    f.使用地点不得有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝线的气体及导电介质,不允许充满水蒸气及有较严重的霉

    菌;

    g.使用地点应具有防御雨、雪、风、沙的设施;

    h.使用地点不允许有较强的外磁感应强度。


    DLS-5/1双位置继电器型号、名称


    DLS-5/1双位置继电器触点形式


    DLS-5/1双位置继电器工作原理



     产品的铁芯呈"山"字形,两边柱上装有线圈,永久磁铁位于铁芯的中柱,触点分布于两边,并有位置指示机构。产品装在JKQ-3/4壳体,通过把手可自由地从壳体中拔出。

     产品的原理示意图如图1所示,图示位置,永久磁铁产生的磁通经中柱→術铁左半部→铁芯左边柱→磁轭板形成闭合磁路,使衔铁保持在该状态。当左边柱上的线圈供给正确极性的直流电时,在铁芯中产生了与永久磁铁磁通方向相反的磁通,当线圈所产生的电磁力大于永久磁铁的吸力时.衔铁被斥开并与左边柱铁芯闭合,此时永久磁铁产生的磁通经中柱→術铁右半部→铁芯右边柱→磁轭板形成闭合磁路, 并使行铁保持新的稳定状态,同时与左边柱上线圈串联的触点断开,线圈电源被切断。当铁芯右边柱上的线圈供给正确极性的直流电时, 工作过程与上述相反,产品又回到原来的稳定状态。


    DLS-5/1双位置继电器原理图


    DLS-5/1双位置继电器原理图


  • DLS-5/1双位置继电器数据


    1、动作值

    动作电压不大于70%Un,动作电流不大于90%In。

    2、动作时间

    在施加额定值下,动作时间不大于50ms。


    DLS-5/1双位置继电器检验与调试


    1.触点调整

    产品在出厂前已调整好,用户一般不用进行触点调整,但由于其它原因引起动作值及动作时间超差时,可按下述方法进行。

    1、触点间隙不小于2mm,调整方法是松开固定静触点片的螺钉,上下移动触点之间的间隙不小于2mm,且触点的超行程不小于0.5mm,然后固紧螺钉, 一般不用弯曲动触点片来达到上述要求。

    2、与线圈串联的触点调整同4.1.1条。超行程调整:触点在断开位置.调整动触点片上的止挡片.使其与动触点片的间隙不小于0.5mm,且在触点闭合时,止挡片应紧压在动触点片上,保证触点可靠接通。

     3、动作值及调整

    产品的动作电压值应不大于70%额定值,其检验接线图如图2。

    产品的动作电流值应不大于90%额定值.其检验接线图如图3。

    DLS-5/1双位置继电器检验与调试线路图


    使产品可靠动作的最小值为动作值,若动作值偏高,应适当的減小触点片的压力或減小止挡片(位于行铁的上方)的压力,反之应加大触点片的压力或止挡片的压力 。

    3.动作时间

    在施加额定激励量的条件下产品的动作时间不大于50ms,其检验接线图如图4。

    若动作时间长,可适当减小触点间隙,但不得小于2mm或适当減小触点片的压力。

    DLS-5/1双位置继电器动作时间检测线路图


  • DLS-5/1双位置继电器内部接线图


    DLS-5/1双位置继电器内部接线图


    DLS-5/1双位置继电器外形结构尺寸图



    DLS-5/1双位置继电器外形结构尺寸图
