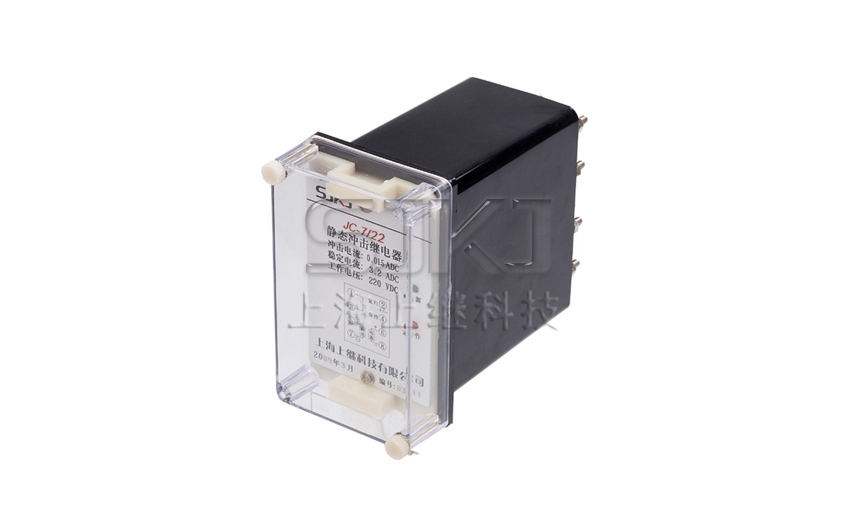

JC-7/22冲击继电器_JC-7/22继电器_工作原理

JC-7/22冲击继电器应用范围

JC-7/22冲击继电器采用集成电路原理构成,可用于直流操作的继电保护及控制回路中,作为集中信号的主要元件。

继电器的功能见表:

• JC-7/11、JC-7/12为普通冲击继电器。其功能为; a.电流突增动作; b.电流突減返回; c.手动复归。

• JC-7/21、JC-7/22在具有JC-7/11、JC-7/12功能的基础上,还增加了延时功能即:

       a.将端子⑥、⑧短接可实现动作后延时自动复归;

       b.将端子④、⑥短接可实现继电器延时动作,延时过程中若信号已消失继电器将结束延时,不再动作。

      ·继电器的主要特点是：抗纹波干流能力强,灯丝的冷态电阻与热态电阻差引起的电流突減不会使继电器误返回 。

JC-7/22冲击继电器主要技术参数

·额定直流辅助电压;220V、110V、48V。

·动作及返回电流见表。

·**长期稳定电流见表。

·延长时间: 2-lOs,连续可调。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起 ,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

JC-7/22冲击继电器端子接线图

JC-7/22冲击继电器电器典型接线图

JC-7/22冲击继电器外形及开孔尺寸
